數控車床修復鉆具螺紋的研究
2022-6-22 來源： 中國石油渤海鉆探工程有限公司 作者：王霄鵬，馬曄，高季楓，趙晗，朱紅等
摘要：使用普通管螺紋車床修復鉆具螺紋，受操作人員的工作經驗和車床精度影響，螺紋的錐度、牙型、倒角等各部位尺寸極易產生誤差，影響加工精度和效率。同時，操作人員長時間彎腰操作車床，易引起腰部疲勞，影響身體健康。提出一種數控車床修復鉆具螺紋的方法，利用光電編碼器的零點脈沖和宏程序來定位，使刀尖對準待修螺紋螺旋線，從而實現數控車床修復鉆具螺紋。
關鍵詞：數控車床；螺紋修復；宏程序；對刀
0 引言
石油鉆具在鉆井過程中受力復雜、載荷大，其連接的螺紋容易磨損、牙型變形，若不及時修復容易引發脫落、刺漏等鉆具失效事故。因鉆具管材抗拉抗扭性能優良、購買價格高，為提高鉆具使用壽命、節約成本，鉆具螺紋一般采取修復而不是切除。
1、石油鉆具螺紋修復的一般方法
石油鉆具普遍為錐型螺紋（圖 1），螺紋修復時：①根據螺紋磨損情況，切除端面一定長度 L；②將臺階面也相應切除寬度L，將切除后的直徑輪廓加工到符合尺寸要求的錐面；③沿原螺紋螺旋線軌跡將整個螺紋加工到符合圖紙尺寸。如此將磨損后
的螺紋修復成新，經過探傷后，使鉆具重新投入使用。
圖 1 螺紋修復
石油鉆具螺紋修理目前大部分采用普通管螺紋車床修理，受操作人員的工作經驗和車床精度影響，螺紋的錐度、牙型、倒角等各部位尺寸極易產生誤差；一些特殊螺紋的局部尺寸公差在0.2 mm 以內，人工操作很難控制，影響加工效率。同時，操作人
員長時間彎腰操作車床，易引起腰部疲勞，影響身體健康。
2、車床加工螺紋的原理
車床主軸帶動工件的旋轉運動是主運動，刀具的移動是進給運動。普通管螺紋車床加工螺紋是依靠掛輪傳遞動力，帶動絲杠轉動，再帶動大托板按照調整好的螺距移動，調節小托板移動刀尖軸向位置來實現對刀，進而完成螺紋車削。它們是通過純機械傳動實現的，螺紋加工過程中出現打刀、停電、變速或者是修復舊螺紋，都可以較為輕松地實現對刀和再次加工。
數控車床無論車削何種螺紋，主運動與進給運動要保持特定關系，即必須準確做到工件轉一圈，刀具移動一個螺距。主軸的轉速可通過程序調整，但轉角位置一般是不可控的。要實現切削螺紋的功能，必須用光電編碼器與主軸 1∶1 傳動連接。當主軸旋轉時，編碼器同步轉動，并發出一系列脈沖信號進入數控系統，數控系統依據檢測到的主軸旋轉信號，選擇特定的轉角控制電機開始進給，實現車削螺紋所要求的比例關系。
3、數控車床螺紋修復
數控車床每次螺紋進刀前，數控系統掃描光電編碼器的零點脈沖，其到來時開始進刀，否則處于等待狀態。如此保證了每次進刀車削螺旋線軌跡相同，防止亂扣現象的發生。
但是在修復鉆具舊螺紋時，存在螺紋起始位置對刀問題。由于光電編碼器的零點脈沖與待修螺紋起始位置可能不同，在主軸旋轉時，刀具按照 G92（或 G32）指令做螺紋車削進給運動時，就會與待修螺紋的螺旋軌跡不重合，發生破壞原螺紋甚至打刀的情況，因此修復螺紋時必須先定位、再車削。定位就是把零點脈沖作為基準，將待修螺紋起始位置與刀具對應一致。定位后，刀具就可沿著待修螺紋的螺旋線軌跡運動，實現修復螺紋，所以修復螺紋的關鍵是定位問題。
本次研究的方法是在卡盤周圍表面標記零點脈沖，以確定螺紋車削起點，利用宏程序來定位刀具位置：①對刀時先盤動卡盤，轉到標記位置，此時主軸位置就是零點脈沖信號的位置，通過操作宏程序的單步運行，使刀尖移動到待修螺紋的某個位置上方；②選擇手搖脈沖發生器使刀尖移動到螺紋中部某一個螺旋槽里，降低倍率微調刀尖 X、Z 值，觀察刀尖與螺旋槽直到重合，此時要特別注意刀尖位置，否則容易擠碎刀塊；③選擇程序單步運行，將此時刀尖軸向 Z 的位置信息的系統變量 #5002 通過公共變量 #505讀取，即 #505=#5002，完成對刀操作；④單步運行宏程序?qū)⒌都庖苿拥竭h離待修螺紋 N 個螺距的位置，此時（X起，Z起）即是起刀點，再通過變量表達式指定 R 值，用螺紋循環切削指令 G92 完成螺紋加工；⑤在鉆具使用過程中，螺紋牙型有時磨損較大，即便已經完成對刀，但在運行螺紋循環切削指令 G92 過程中，也可能發現刀尖未完全與待修螺紋螺旋線重合（吃偏刀），此時可賦值 #5 變量，用于微調刀尖 Z 值正向或負向（圖2），達到與待修螺紋螺旋線重合的目的。
圖 2 刀尖調整參數
以加工 NC50 外螺紋程序為例。

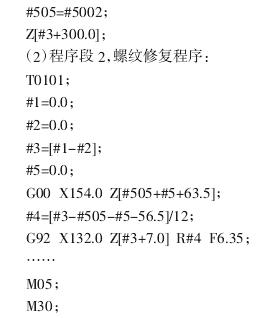

（1）程序段 1，對刀操作：
在螺紋切削循環指令 G92 中（圖 3），參數 X、Z 表示每刀切削的終點坐標值，R 表示圓錐面切削起點與終點的半徑差，F(xiàn) 表示螺紋螺距（NC50 螺紋螺距為 6.35 mm）。運行變量表達式 Z[#505+#5+63.5] 使成型刀移動到離對刀螺旋槽 10 個螺距的位置，此時為起刀點。目前尚沒有查到資料可以確定數控車床在執行 G32 或 G92 指令時，刀具運行的升速段的準確距離，因此起刀點與待修螺紋端面之間距離（即 N 個螺距）視操作習慣而定。再通過變量表達式 #4=[#3-#505-#5-56.5]/12 對參數 R 賦值，運行螺紋循環切削指令 G92，完成螺紋修復加工。

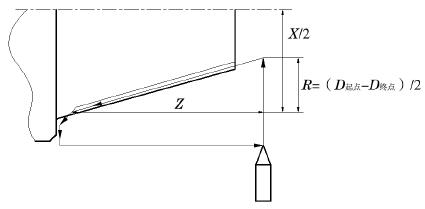

圖 3 螺紋循環切削指令 G92
4、結論
在鉆具螺紋維修領域，以數控機床為代表的自動化技術是今后發展的方向，本文介紹的方法應用成本低，無須對數控車床進行專門改造。同時，利用數控車床維修鉆具螺紋，提高了鉆具維修質量，螺紋修復后尺寸穩定，降低操作人員的勞動強度，為石油鉆具螺紋維修提供了一種新的技術手段。
