負前角硬質合金插齒刀的齒形誤差與齒形角修正
2014-3-16 來源:數控機床市場網 作者:-
用插齒刀切削加工齒輪時,切削刃上下運動的軌跡表面與被加工齒輪嚙合,故切削刃在基面上的投影應為漸開線才不會產生原理誤差。而插齒刀是有前角和后角的,插齒刀的齒側表面為漸開螺旋面,如插齒刀頂刃前角γ=0°,則前刀面齒形為漸開線,不會引起加工齒形誤差;如頂刃前角γ<0°,則前刀面齒形為圓錐面與齒側表面的交線,切削刃在基面上的投影已不是漸開線,故將引起齒形誤差(見圖1)。

圖1 插齒刀前角引起的齒形誤差
如果以圖中Ⅱ-Ⅱ截面中的漸開線齒形為基準,則在Ⅲ-Ⅲ截面中齒頂的厚度每側減薄Δfa,同理,齒根處將增大Δff,相當于分圓壓力角增大,這將造成較大的齒形誤差。

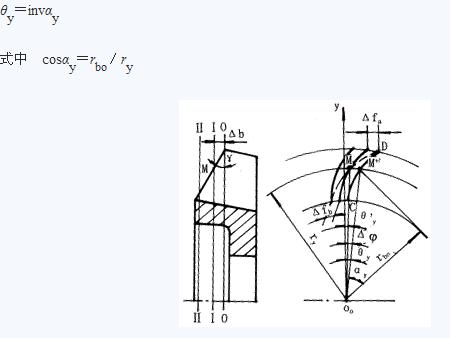

如圖2所示,通過插齒刀前端面的頂刃作端截面O-O,得漸開線CD,以O-O(基面)為極坐標平面,令坐標軸Ooy通過漸開線起點C,則漸開線的極坐標方程為

圖2 插齒刀齒形誤差分析

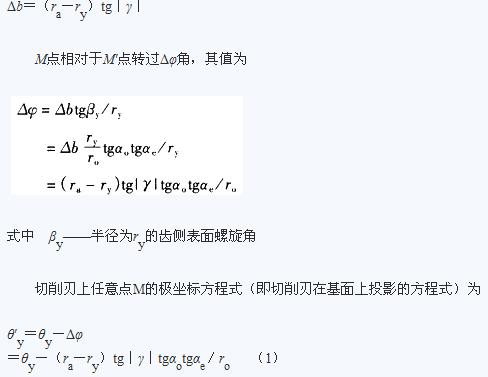

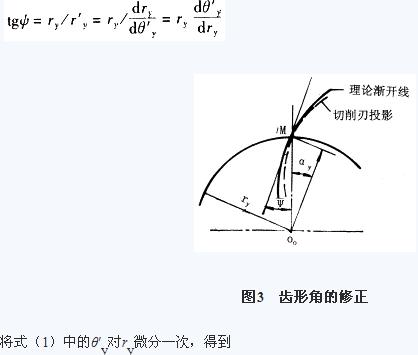

切削刃在基面上投影的方程式可通過以下方法求得。在切削刃上取任意點M,其半徑為ry,截面為Ⅰ-Ⅰ,離基面O-O的距離為Δb,則有
