     摘要: 文中介紹了運用 SINUMEＲIK 840D sl 實現隨動刀庫任意換刀點控制的一種方法。按隨動刀庫定位坐標的計算公式實現刀庫的初次定位，然后運用距離檢測接近開關檢測刀套位置，采用 PLC 控制數控軸的增量定位功能進行定位微調，最終實現隨動刀庫的精確定位控制。

     動梁式龍門機床，它的刀庫安裝在龍門立柱上，換刀手臂在動梁上，其機械結構如圖 1 所示。由于立柱與動梁在垂直方向上存在著相對運動，導致?lián)Q刀點會隨著動梁的移動而不斷改變，即在動梁運動的 AB 區間的任意位置均可換刀。這種刀庫被稱為隨動刀庫，換刀方式也被稱之為任意換刀點或隨機換刀點的刀庫控制。有以下特點: ( 1) 刀庫任意換刀點的坐標計算公式; ( 2) 實際換刀點與計算坐標間的位置誤差的消除。

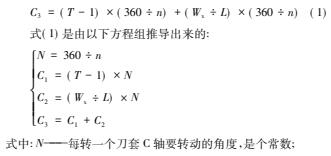

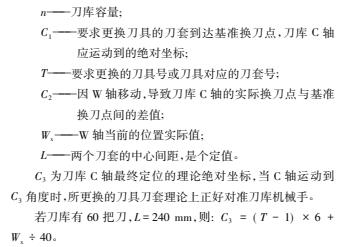

     建立一個基準換刀點，如圖 2 中的 A 點，令 1 號刀套正好在A 點上，且刀套的中心對準刀庫機械手爪的中心，此時，刀庫 C軸坐標設置成 0 度，動梁 W 軸也設定成機床的坐標原點，W 軸為負坐標。可推導出，當 W 軸停在 AB 換刀區任一某處，運行換刀指令進行找刀或還刀控制時，刀庫 C 軸最終定位的理論絕對坐標的計算公式為:

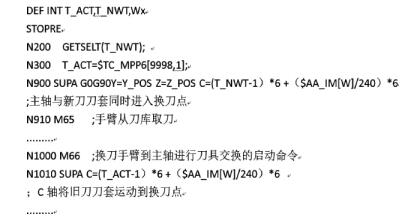

     可見，刀庫運動將新刀刀套運動到換刀點與機床主軸運動到換刀點的控制是通過 NC 程序同時實現; 另外 PLC 控制刀臂進行刀對刀的交換過程中，NC 程序同時將還刀刀套運動到了換刀點，為等待舊刀還回刀套。這種刀庫運動的編程比較簡單，但刀庫運動控制占用 NC 資源，適用于大重型機床的固定刀套方式的換刀控制。

     方法 2: 借助 PLC 程序模塊 FC18 ( SpinCtrl) 實現 C 軸定位。FC18 功能模塊是由 PLC 控制主軸或其他進給軸，實現數控軸的定位位置、速度、運動方向的控制，它有定位主軸、分度軸、定位軸等 11 種功能，有 6 種工作模式，如: 定位到絕對位置、增量定位、最短路徑定位等。編程時需根據具體的軸設定及控制要求選擇相應的模式及功能，并通過觸發信號的上升沿啟動或停止軸的運動。

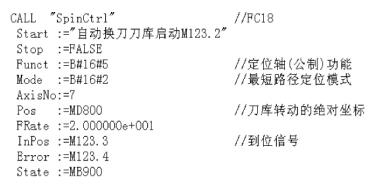

     此方法，PLC 控制的刀庫運動與 NC 程序同時進行，換刀效率高，缺點是 PLC 的編程工作量大。首先 W 軸的位置實際值是 PLC 程序通過調用 FB2 功能塊從 NC 變量 measPos2［．］中讀取; 然后根據式( 1) ，運用 PLC 的算術計算語句，將刀庫需定位的絕對坐標值計算出來，賦值給存儲器，其中新刀及舊刀的刀套號分別是西門子 840D sl 刀庫管理提供的刀具管理數據接口DB72．DBWn+22 和 DB72．DBWn+26; 最后通過 PLC 調用 FC18模塊來控制 C 軸旋轉實現刀庫的初步定位，此時 FC18 的工作方式是定位軸絕對坐標最短路徑定位，編程如圖 3 所示。

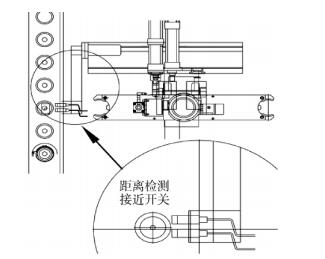

     刀庫是采用進給伺服電機轉動齒輪帶動鏈條進行運動的，控制方式是電機內置編碼器的半閉環控制，僅依靠換刀點的坐標計算公式來定位刀庫，不能滿足換刀要求，需要通過安裝在動梁上的刀庫手臂導軌架上的兩個距離檢測接近開關( 如圖 4) 對已經初步定位的刀套進行偏離檢測。

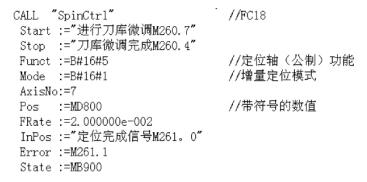

     圖 5 中，F(xiàn)C18 功能模塊采用控制啟動與停止的定位軸增量定位控制方式: PLC 直接對輸入數據 PIW 進行大小比較，比較值大于設定值時，啟動 FC18 運動 C 軸; 運動方向則是通過帶符號的增量距離實現，設定的增量距離值要大于刀套最大的偏離距離; 當比較值小于設定值時，即使設定的增量距離沒有運動完成，也要停止 C 軸的運動。

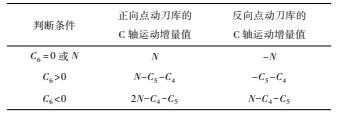

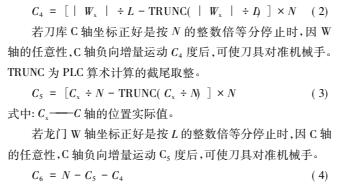

     手動操作刀庫對于大重型龍門機床是必要的，其中手動刀庫旋轉將刀套運動到換刀點的操作方法有兩種: 一種是將指定刀套直接運動到換刀點，實現的方法如自動換刀的 PLC 刀庫旋轉運動控制; 另一種是將刀套一個一個的單步順序運動到換刀點，這也被稱為刀庫點動操作。在交換刀具前都需要進行刀庫定位微調。刀庫點動操作的控制需要運用下面 3 個公式( 式( 2) ～ 式







     綜上所述，找到了刀庫軸圓周運動角度、動梁軸直線坐標、任意換刀點三者之間的計算公式，實現刀庫在理論上初步定位，也找到了運用距離檢測接近開關進行刀庫定位檢測與微調的控制方法，最終靈活運用 FC18 功能模塊實現隨動刀庫的任意換刀點控制。
