         摘要：通過加工中心4個故障實例闡述其機械故障及電氣故障出現時的分析過程和排除的方法，正確地區分電氣故障和機械故障，縮小尋找故障的范圍，更快、更準確地找出故障點，高效排除故障，保證加工中心正常運轉。

      由于現代機械制造業的飛速發展，加工中心在生產中占有重要的地位。加工中心作為機械制造中核心設備，機械故障及電氣故障問題排除的方法和解決問題效率，對生產和成本有很大的影響。

      1. 數控機床的故障分類

       數控機床故障分為機械故障和電氣故障，按故障產生的性質分為自然故障和人為故障。

      （1）機械故障。人為機械故障，主要是機床在運行過程中，由于操作失誤使機床受到不應有的機械外力的破壞，安裝不合理而造成的故障，嚴重故障會危及人身安全。自然機械故障主要是由于機床保養不到位，如機床長期處于缺油狀況下工作和機械之間的高溫磨損，因而產生的機械故障。


      （2）電氣故障。電氣故障在自然故障和人為故障中出現的頻率幾乎一樣。電氣出現自然故障的原因主要是由于機床在運行過程中，其電氣設備常受到許多不利因素的影響，如電器動作過程中的機械振動、過電流的熱效應， 會加速電器元件的絕緣老化、變質，以及對周圍環境溫度和濕度的影響等。

      2. 機床故障的排除方法

     （ 1 ） 查找故障之前的準備。查找故障之前的準備工作必須有，機械用的工具、機械結構圖、儀表和電氣原理圖、接線圖及數控系統的相關說明書等。

      （2）查找故障的方法。首先是現場勘查，向機床操作者了解故障的現象，因為操作者清楚在哪個操作環節使機床發生了故障，根據操作者的敘述，可以全面了解機床故障發生的過程，并引導維修人員做出初步判斷。

      分析故障原因。同一個故障現象產生的原因可能各不相同。維修人員可使用報警信號分析法、線路排查法及部件替換法等，結合必要的測試手段，最終確定故障原因。

     排除故障。盡量在不改變機床原有線路和結構的前提下，排除發生的故障，避免造成新的人為故障。

      3. 案例分析

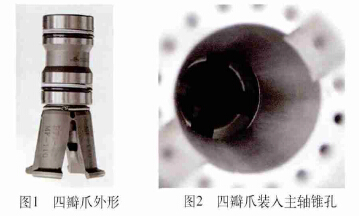

     （1）案例1：加工中心主軸緊刀不到位。加工中心主軸緊刀未到位，該故障可能發生的原因有： ①主軸自動夾緊機構內部分碟形彈簧疲勞失效。②刀柄拉釘位置不對。③主軸錐孔內有雜物等。故障診斷和排除：經過了解該加工中心屬于使用年限較短，初步排除碟形彈簧疲勞失效問題。檢查刀柄拉釘位置，拉釘沒有松動。將主軸拆開，發現主軸內有切屑，用煤油將主軸內孔和四瓣爪清理干凈，如圖1所示。重新裝配時，要注意碟形彈簧不用清洗，并且要保證四瓣爪位置正確，如圖2所示，避免造成人為故障。

      結果：裝配后，加工中心主軸緊刀不到位得到解決。

     （ 2）案例2：由于操作人員操作不當，斗笠式刀庫與主軸碰撞，使刀庫機械位置發生改變，機床報修。此時如果繼續運行刀自動換刀，可能造成進一步的機械損壞。

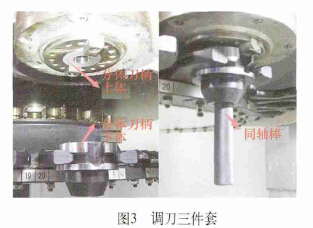

      故障診斷和排除：試運行，將刀庫伸出，使用手輪將Z軸下移，目測刀庫X軸方向發生位移，Y軸方向位移不明顯。排除故障使用調刀三件套，如圖3所示。首先將主軸箱上移到換刀點之上，后將分體刀柄的上體錐柄部分裝入主軸錐孔內，然后在刀盤的刀卡內裝入分體刀柄的下體；將刀庫移到換刀位置，手動操作使主軸定向；用手輪操作主軸箱下移，
使分體刀柄的上體錐柄部與刀卡上分體刀柄的下體之間的間隙約為2mm；用調節螺栓調整刀庫在X和Y向的位置，同時用分體刀柄的同軸棒檢驗分體刀柄的上下兩體的中心線是否重合，上下兩體中心線重合表明刀卡與主軸的換刀點重合，調整完畢。結果：調整刀庫位置后，運行自動換刀，動作正常。

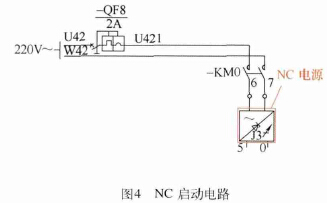

      （3）案例3：NC無法上電。故障診斷與排除：如圖4所示，NC無法上電，說明故障出現在NC啟動電路中。打開電柜，觀察給NC供電的開關電源指示燈未亮，進一步觀察給它供電的KM0接觸器處于吸合狀態，用萬用表測量KM0常開觸點下端交流電壓220V正常，測量開關電源交流供電6和7端子間電壓為0，初步判斷6、7號線有斷電現象。斷電用萬用表歐姆擋查出6號線開關電源接線處有斷線，重新安裝接線端子。


      結果：重新啟動機床NC，正常上電。

     （4）案例4：開機后系統可以正常上電，但機床報急停，松開急停無效。

     故障診斷和排除：首先觀察機床沒有撞限位開關，查看機床急停回路電路圖，如圖5所示，機床各限位開關串聯在急停回路中，常開觸電KA17為超程解除開關，如果按下超程解除鍵，經過PLC控制將使KA17接通，機床解除報警，正常復位，則判斷故障出現在限位開關電路中。斷電用萬用表歐姆擋測量各行程開關相關端子，具體方法：萬用表筆一端接端子1，萬用表筆另一端接端子2，阻值為零，說明Z軸的正負限位開關均可靠接通，用萬用表測量1、3兩端的電阻，阻值為零，說明Y軸的正負限位開關均可靠接通，用萬用表測量1、4兩端的電阻，阻值為無窮大，說明故障出現在X軸，此時不要盲目拆X軸限位開關，先檢查3、4接線端子處是否可靠接通，仍未發現問題，鎖定故障點在行程開關內，拆開相關防護，發現X軸限位開關由于密封失效，導致常閉觸點接線頭處嚴重銹蝕，出現斷路現象，用砂紙打磨去除銹蝕部分，重新接線，做好密封，恢復X軸防護。




     結果：松開急停，機床能復位，工作正常。
