極具明星氣質——臺群V-200U/V-400U立式五軸加工中心推介
2022-5-13  來源:臺群  作者:-

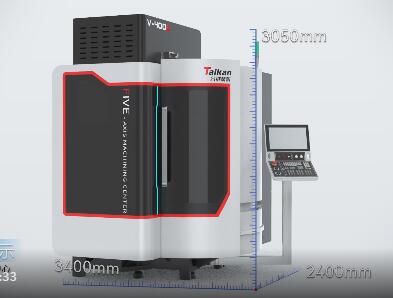

臺群V-400U五軸立加

       臺群精機V-200U/V-400U是一款具備五軸聯動功能的立式五軸加工中心,可以切削金屬或非金屬的多種材質,具有很高的加工精度。臺群精機V-200U/V-400U機床結構具有很高的剛性,采用國際領先的高精密數控系統,是一款集高精度、高速度及高剛性等特性于一身的立式五軸加工中心。廣泛應用于葉輪、鐘表、小型模具、醫療器械、VR眼鏡、汽車零部件等復雜零件的加工。

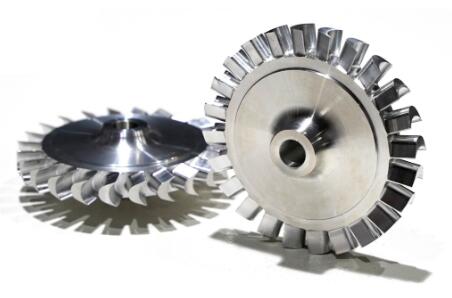

臺群五軸立加加工樣件

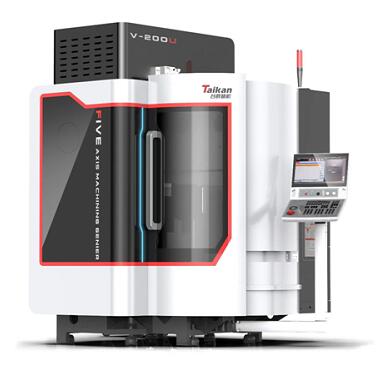

臺群V-200U五軸立加


       ·高剛性主體結構,穩定可靠·

       光機主體結構采用高剛性門式O型結構,寬大厚實的底座設計,橫梁、立柱一體化結構,主軸布局設計到橫梁距離短,BC軸轉臺結構布局合理,減少各軸的誤差疊加,提升各軸的動態特性;結合現代有限元分析軟件不斷優化提升機床主體結構剛性,達到最優化設計。床身采用優質灰鑄鐵材料,米漢納鑄造工藝鑄造而成,經二次時效處理消除內應力,保證了機床主體結構的高剛性、高抗震性及高穩定性。

       ·高剛性主體結構,穩定可靠·

       光機主體結構采用高剛性門式O型結構,寬大厚實的底座設計,橫梁、立柱一體化結構,主軸布局設計到橫梁距離短,BC軸轉臺結構布局合理,減少各軸的誤差疊加,提升各軸的動態特性;結合現代有限元分析軟件不斷優化提升機床主體結構剛性,達到最優化設計。床身采用優質灰鑄鐵材料,米漢納鑄造工藝鑄造而成,經二次時效處理消除內應力,保證了機床主體結構的高剛性、高抗震性及高穩定性。

       ·高精高效高穩定性的傳動特點·

       機床X/Y/Z軸配置精密滾柱導軌、精密滾珠絲杠(帶冷卻);四五軸轉臺均應用DD直驅電機傳動;德國進口西門子SINUMERIK ONE高精度控制系統,配合光柵尺實現五軸閉環控制,達到高精度的控制要求。同時光機主體結構采用高剛性門式O型結構,采用優質灰鑄鐵材料,米漢納鑄造工藝鑄造而成,經二次時效處理消除內應力,實現了機床主體結構的高穩定性。X/Y/Z軸快移速度均為24m/min,BC軸快移速度均為50r/min,配置高速電主軸,滿足高速切削的要求。

       ·基于數字化的高效打樣·

       由于五軸加工件具有加工零件復雜、多特征多位置加工、加工時間長等特點。

       傳統的工件打樣加工工藝流程存在以下弊端:工件試切需占用實際機床、夾具、刀具、毛坯;工件試切所需耗材采購準備周期長,投入成本高;工件試切需反復、且低進給率進行,費時費力、效率低下;程序異常,未及時發現時,機床碰撞干涉、機床部件損壞,工件報廢;工件切削循環時間不能準確預知,生產調度安排不合理等等。

       而目前臺群推出了以數字化為基礎的虛擬機床,與現實機床各項參數配置完全一致。使工件的一些打樣加工工藝流程可以先在虛擬機床上進行仿真試制,進行和實際機床操作近乎100%相同的試切驗證;可實現驗證客戶加工需求、檢查程序的合理性、規避加工撞機風險、提前預知加工效率等。縮短真實機床占用,提高設備利用率,大幅降低工件打樣成本。

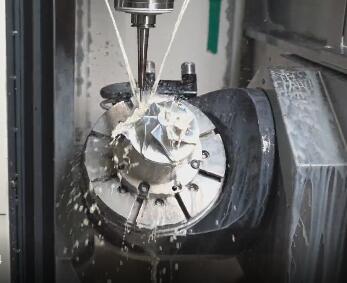

臺群五軸立加加工展示

       ·鈑金防護美觀安全,人機交互好·

       機床外觀整體以大圓弧做主體結構,搭配鋼化玻璃的應用,黑白顏色相間,機臺整體簡單美觀,且有一定的科技時尚感。配套獨立可擺動控制面板,讓人機交互體驗更好,操作更方便。
