匯專科技：UGT-500超聲綠色高效鉆攻中心
2023-6-2 來源：機床協會 作者：-
2023年3月28日，中國機床工具工業協會公布了“關于2022年度中國機床工具工業協會先進會員（十佳）的表彰決定”，對10家“自主創新十佳”和10家“產品質量十佳”企業進行了表彰，并于CIMT2023展會開幕首日給獲獎企業頒發了獎牌。為了更好地宣傳這些先進會員企業，協會傳媒部針對十佳企業及其產品組織了系列專題報道，以協會行業發展部提供的資料為素材整理成宣傳稿，經與相關企業確認后，在協會主辦的全媒體平臺陸續公開發布（排名不分先后），供業界同仁參考，以期共同進步。
協會傳媒部
1. 產品亮點

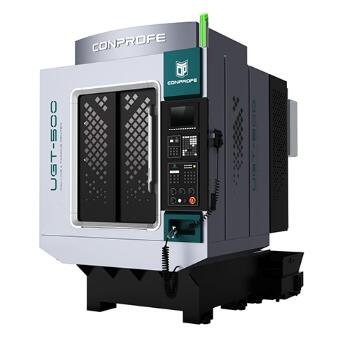

匯?？萍技瘓F股份有限公司研發的超聲綠色鉆攻中心系列機床能夠滿足不同尺寸零件的三維加工需求，具備高轉速、高精度、高剛性等性能優勢；可通過單臺機床完成多種工序的復合加工，實現集約化生產。UGT-500超聲綠色高效鉆攻中心整體采用吸震性能優異的鑄鐵材料，具備極高的動態切削性能，穩定可靠，適用性強。
該機融合自主知識產權的超聲技術，在加工硬脆性材料（陶瓷、藍寶石、玻璃、碳纖維復合材料等）和難切削材料時，可獲得更好的表面質量、更長的刀具壽命以及更高的加工效率。
機床采用高剛性鑄鐵結構，經優異的工程學設計，便于操作。配置高精密、高轉速直連主軸，實現高精、高速、高效加工。機床配伺服刀庫，換刀速度快，性能穩定。配置集中式自動潤滑系統、加裝3D測頭功能，實現在線糾偏，解決因工件變形造成的質量問題。
2. 產品結構及技術特點
運動部件經有限元FEM分析，重量最佳化，可實現極高的動態性能；床身是整體HT300鑄造成型，鑄件經嚴格的時效熱處理和一年以上的自然去應力時效處理，確保鑄件的穩定性；超寬床身設計，高密度、高強度交叉十字筋鑄件，保證設備高速運行的高剛性及高動態響應能力，加工精度明顯提升。
機床采用超大型立柱，穩固而不變形，高速位移達48m/min，鉆攻、攻絲的效率和質量遠遠高于普通加工中心。夾臂式刀庫結構設計，實現機床整體平衡，增強動態精度保持性。箱體式主軸安裝座設計，適合高速運行下的高剛性切削。
配置超聲加工系統、微量潤滑（MQL）系統，無需傳統切削液，綠色環保。采用BBT-30超聲內冷主軸，轉速可達30000r/min，定位精度5μm，重復定位精度3μm。創新刀庫設計，多種規格刀庫可選（T21/T26/T30/T36/T30+T14）。主軸鼻端至工作臺距離：標準200-560mm，可選270-630/340-700mm?？膳渲?軸/5軸。
2022年9月，匯專超聲綠色鉆攻中心系列機床順利通過了由中國機械工業聯合會、中國機械工程學會組織的“難加工材料高效高質超聲綠色加工關鍵技術與裝備”科技成果鑒定。由浙江大學譚建榮院士、南京航空航天大學校長單忠德院士、中國機床工具工業協會王黎明副會長及國內知名高校、企業教授專家組成的鑒定委員會，一致認為該系列機床創新性強，總體技術達到國際先進水平。
匯專超聲綠色鉆攻中心系列機床與國外同類產品對比，主要優勢體現在：（1）擁有自主知識產權的超聲技術。國外同類機床的超聲結構為分體外掛式，匯專系列機床集成在主軸前部，在超聲信號接收和操作便捷方面有較大優勢。（2）在機床本體方面，匯專機床吸收了同類的優點，主軸中心到Z軸導軌距離更?。?75mm。同類機床為410mm以上），從而使機床具備更好的切削剛性，以滿足用戶對大切削量的要求。（3）匯專自研超聲綠色機床立足本土，滿足用戶對特定功能和自動化等項目的需求。（4）從研發初期就對成本進行了控制，與國外同類機型相比具有明顯的客制化優勢。
3. 圍繞該產品所開展的技術創新工作
“超聲綠色鉆攻中心”系列機床研發了帶有新型內冷結構的超聲刀柄、具有高能量傳輸效率和穩定性的超聲主軸、微量潤滑與低溫復合增效綠色切削集成技術和關鍵部件；設計了整體式床身結構，進行了機床關鍵部件的有限元模擬和分析，優化了機床設計，解決了機床剛性、抗震性及穩定性等系列難題，實現了金屬材料、陶瓷材料以及復合材料等難加工材料的高效高質量加工。
本項目申請發明專利8項，實用新型專利3項，軟件著作權1項，制定企業標準1項。
4. 產品應用效果及產業化前景
UGT-500超聲綠色高效鉆攻中心集鉆孔、攻牙、銑削等加工為一體，廣泛用于3C、汽車、航天航空、醫療器械等領域，對小型板類零件、盤形零件、殼體類零件等的加工。產品切實解決了用戶的加工難題，得到用戶的一致肯定。
隨著各類高性能難加工材料廣泛應用，高效高質綠色切削成為制造業難題。匯專創造性地將超聲技術和綠色技術有機結合，研制了系列超聲加工機床及超聲綠色加工機床，并實現批量生產和大規模應用，有效解決了我國消費電子、半導體、航空航天、醫療、汽車制造等領域多型金屬材料、復合材料、超硬材料的高效、精密加工難題，為中國高端制造裝備和制造技術的持續發展貢獻力量。
（素材來源：協會行業發展部及相關企業 摘編整理：張芳麗）
