      1. 故障現象

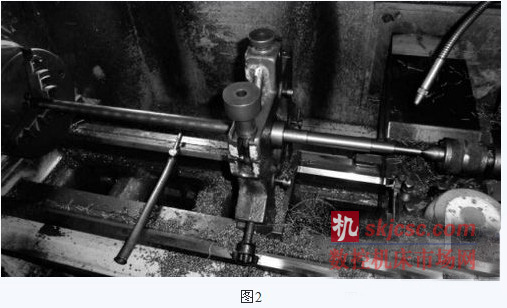

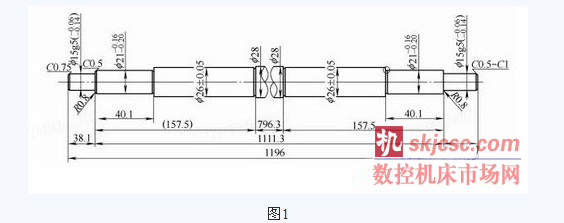

      我校在與某電梯企業合作中加工生產了一種電梯上使用的梯級軸，零件圖如圖1所示。使用的設備是沈陽第一機床廠生產的CAK4085ni經濟型數控車床，裝夾方式采用一夾一頂，中間用中心架支撐，如圖2所示。

      在零件先粗后精加工后，φ26mm的外圓出現尺寸超差。經測量發現，φ 26mm外圓的首尾有0.2mm左右的倒錐（右大左小），且φ26mm右端尺寸與右側φ21mm外圓的尺寸沒有明顯變化。這種現象不是在加工每個零件時都會出現，有時會連續出現，有時會偶爾出現一次。因?yàn)檫@種故障存在偶然性，所以在診斷時存在不確定因素。

      2. 機床使用現狀

      機床剛剛使用一年左右，內部潤滑及日常保養正常，有過幾次撞刀現象但并不嚴重，機床的加工精度還能保證。在出現此次故障前，每日生產的產品都能滿足該零件的尺寸要求。

      3. 排故方法

      先從與影響尺寸變化最直接的部分入手，再依次聯系機床其他與故障相關的各個環節。本案可以分別按外因和內因的方法來解決。外因可查床腳，內因可按“頂尖、軸套和中心架—刀架系統—中滑板聯接系統—床鞍聯接系統”的順序來排查故障。

      4. 故障分析與排除

      （1）床腳  如果床腳中的某只腳發生松動，加工中產生振動床身可能會因?yàn)榇材_不穩發生傾斜，從面會導致加工的零件出現本案中的現象。排故時可檢查床腳有無松動，如有松動需將床腳墊實，必要時需重調機床水平。本案中床腳沒有發生松動，可排除床腳對本次故障的影響。

      （2）頂尖、軸套和中心架  按照之前長期積累的加工經驗，在靠近頂尖部分的尺寸發生變動可能會與頂尖有關，如頂尖跳動過大或堵轉都會引起接近頂尖處的尺寸變化。在靠近中心架部分的尺寸發生變動可能會與中心架或軸套部分有關，如中心架的中心高不對、軸套上的軸承損壞都會引起接近中心架處的尺寸變化。此故障的現象出現在接近中心架部分，首先檢查中心架固定情況，再將軸套與軸承重新更換并從調中心架高度進行試切，加工后仍然會出現上述癥狀，因此可以排除頂尖與中心架及軸套對尺寸的影響。

      （3）刀架系統  刀架對本案的影響可能是刀架沒有鎖緊，刀架與中滑板聯接部松開或刀架自身的反鎖沒有鎖緊。

      先檢查刀架下的四個螺釘是否擰緊：將磁力表座吸于中滑板上，并將百分表對準刀架底部，用力來回推動刀架觀察百分表是否跳動，如有跳動需用內六角扳手將聯接螺釘擰緊。

      再檢查刀架自身的鎖緊情況：當?shù)都軗Q刀鎖緊后，將磁力表座吸于刀架底部不能轉動部分，百分表對準刀架上部可轉動部分，用加力桿按刀架旋轉的方向用力扳刀架上部可轉動部分，觀察百分表是否會跳動，如有跳動說明刀架在換刀時不能鎖緊，需對刀架進行清洗或更換刀架內部磨損的配件。在本案中檢查刀架系統都沒有產生松動，因此不用試切即可排除刀架與本案無關。

      （4）中滑板聯接系統  中滑板的聯接系統主要包括絲杠螺母、聯軸器、圓螺母、塞鐵及支撐軸承等。中滑板聯接系統中的某個環節產生松動都有可能產生本案中的現象，可以逐個檢查絲杠螺母、聯軸器及圓螺母聯接處的鎖緊螺釘是否有松動。機床經過一年的使用，塞鐵必然會產生磨損，應對塞鐵作適當調整，松緊適當。支撐軸承如損壞，對尺寸的影響是不可控的，本案中尺寸的變化成倒錐變化，有一定的規律性，加上該機床沒有受到過嚴重的撞擊，日常的加工負荷也并不是很重，因此可以暫時將軸承的損壞排除在外。本案中經過對中滑板聯接系統的調整后對零件進了試切，加工幾件后癥狀如前。

      （5）床鞍聯接系統  床鞍聯接系統與中滑板聯接系統有幾分相似之處，可按上述方法逐一進行檢查，但床鞍下與機床導軌的壓板是中滑板上沒有的。本案中，檢查壓板時發現壓板與導軌底邊之間存在一定的間隙，尤其是左側接近刀具切削部位的那塊壓板間隙最大，約有0.3mm左右。對前后幾塊壓板重新打磨并安裝，間隙控制在0.03～0.05mm。經過試切后癥狀沒有再出現，可見本案的故障就是因?yàn)榇舶跋碌膲喊迮c導軌之間的間隙過大產生的。

      5. 結語

      本案的故障排除后本人與同事及企業工程師進行了探討，他們說沒有遇到過類似的現象，尤其是在與企業工程師探討時，他們說他們的機床用了五六年了從來沒有遇到過這種現象，這讓我感到很奇怪。按理說他們的機床上的壓板不可能沒有磨損，怎么會沒有發生過這樣的現象呢？后來通過對比，讓我恍然大悟，他們廠所用的設備都是50的機床，所配的刀架也都是方25mm×25mm的大刀架，床鞍的自重較大；我們學校的機床是40mm的小機床（雖說名稱上是40mm，實際上只有36mm的床身），所配的刀架也只是方20mm×20mm的小刀架，床鞍自重較小。

      當機床在粗車時，刀具受到切削力的影響會使床鞍下壓，當粗車結束后，因?yàn)闄C(jī)床本身較輕，床鞍受到機床導軌的反作用力可能會向上反彈，如果在精車前反彈間隙能被消除，機床則加工正常，當不能消除時就可能會出現本案中的現象，所以加工出的零件時好時壞。如果床鞍上的零部件自重較大，反彈力不能將床鞍抬起就不會出現這樣的故障。
