     1 引言

      葉輪是機械裝備行業重要的典型零件，在能源動力、航空航天、石油化工、冶金等領域應用廣泛，其加工方法、加工精度和加工表面質量對其最終的性能參數有很大影響。由于使用環境中防銹、防腐蝕的要求，某些葉輪必須采用不銹鋼材料進行制造。

      不銹鋼屬于難加工材料，其加工存在多項技術難點：（1）易加工硬化，硬化后的強度可達到（1470～1960）MPa，硬化層的深度可達到0.1mm 以上；（2）切削力大，單位切削力比45 鋼高25%；（3）切削溫度高，塑性變形和摩擦產生的切削熱非常多，且不銹鋼的導熱系數約為45 鋼的1/2～1/4，切削熱集中在切削區和刀—屑接觸面上；（4）切屑不易折斷、易粘結；（5）刀具磨損大，加工不銹鋼的刀具壽命約為加工45 鋼的1/3～1/2；（6）不銹鋼的線膨脹系數約為碳素鋼的1.5 倍，在切削溫度作用下，工件尺寸精度較難控制[1]。

      葉輪零件形狀復雜，要確保數控加工程序不存在問題十分困難，主要包括：過切、欠切以及機床各部件之間的干涉碰撞等?？紤]到高昂的加工成本，為了提高加工成功率，引入了數控加工仿真技術。數控加工仿真不但可以模擬刀具的切削軌跡，還可以模擬機床的運動，被加工工件的切削過程等。在不銹鋼葉輪的數控加工中應用仿真技術，可以縮短加工的準備時間，優化加工程序，提高加工成功率，同時起到對機床、刀具以及工件的保護作用[3~6]。

      2 仿真方法及仿真流程

      數控仿真的含義為：運用編程語言（如C，VC 等）構建數控仿真平臺，導入實際加工需要的某種指令文件（如刀位軌跡文件、數控程序代碼等），基于該平臺運行模擬實際的加工過程，從而發現加工可能存在的問題，最終對數控加工實現優化。

      數控加工仿真文件主要有刀位軌跡文件（CLSF）和數控程序代碼（NC）?；诘段卉壽E文件仿真的主要目的是檢驗刀具運動軌跡的正確性、安全性。基于數控代碼仿真則既能檢查刀具軌跡正確與否，又能判斷加工參數選擇是否合適等。由于直接驅動數控機床運動的是數控程序代碼，而不是刀位軌跡文件，所以基于NC 程序的加工仿真比基于CLSF 數據的加工仿真能更好地反映零件的實際加工過程和加工結果。

      構建仿真平臺實現虛擬機床建模常用兩種方法：（1）通過高級語言編程借助OpenGL 三維圖形引擎功能實現機床幾何建模和運動仿真；（2）通過CAD 軟件建立虛擬機床幾何建?；蛑苯永锰摂M制造軟件來實現，例如美國CGTech 公司的VERICUT 等。由于虛擬制造軟件中一般配置了常見機床的控制系統，可以不需要編程來建立機床的幾何模型，還可設置各數控指令的含義及運動方式，所以更為方便快捷[4]。

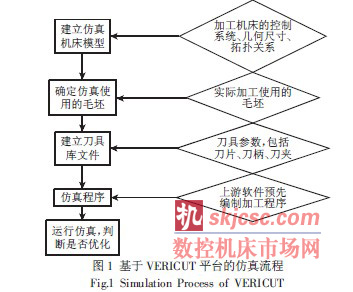

      VERICUT 系統可以仿真3 軸和多軸機床的運動及工件加工過程的變化，并且在仿真、驗證和分析NC 程序時，能夠檢測錯誤自動報警，并統計出錯誤的數量及發生位置[2]。其仿真流程，如圖1 所示。

      3 葉輪加工仿真

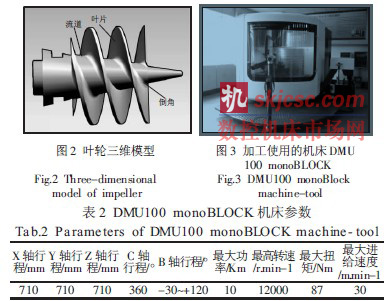

      加工的葉輪零件為某流體機械使用的誘導輪，如圖2 所示。該型葉輪的結構特點為：葉片薄，葉片前端最薄處僅1.5mm；流道深，流道開口最深處達33.75mm；間距小，相鄰葉片最小間距僅22.975mm。該葉輪為獲得理想的動力學特性，采用了大扭角、根部變圓角等結構，加工時必須采用細長刀具，刀軸的控制較為困難，同時，由于防銹、防腐蝕的需要，葉輪毛坯采用了難加工材料不銹鋼00Cr17Ni14Mo2，材料的化學成分，如表1 所示。由于各合金元素的作用，制造中容易出現大量的工藝問題。

      加工使用的機床為德國進口的DMU100 monoBLOCK 五軸數控機床，如圖3 所示。該機床共有X、Y、Z 三個直線軸，C、B 兩個旋轉軸，其中C 軸依附于Z 軸，Y 軸依附于X 軸，B 軸依附于Y軸。機床的技術參數，如表2 所示。

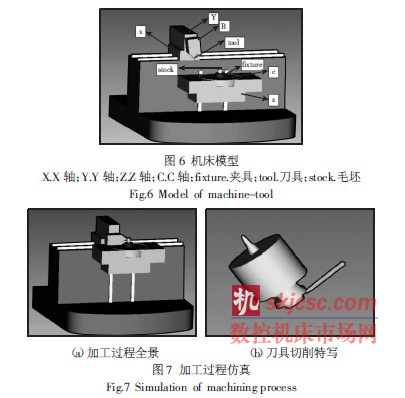

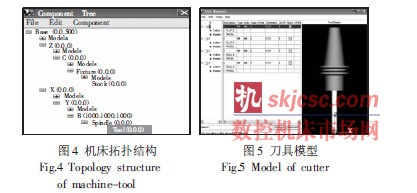

      由設計部門根據流體力學、空氣動力學原理計算出原始設計數據，在UG 中建立葉輪的三維模型，如圖2 所示。按照前文所述的仿真流程，分別建立機床模型、刀具模型、工件模型、夾具模型，設置各仿真參數，進行葉片的加工仿真，如圖4~7 所示。

      4 分析與改進

      （1）仿真中發現，原加工方案中使用的圓柱球頭銑刀剛度不夠，加工中容易折斷，改進后重新選擇為錐形球頭銑刀，則刀具剛度大幅提高，同時有利于流道成型；（2）仿真發現葉片粗加工工序存在過切，同時流道開槽精加工后表面質量不能達到允許值要求，因此需要對加工參數進行優化。

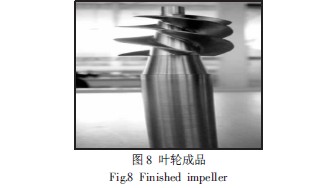

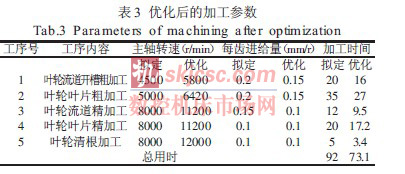

      改變加工策略，從“低轉速高進給量”優化為“高轉速低進給量”，優化后的加工參數，如表3 所示。加工實踐證明，優化后的加工方案有利于解決前文所述的不銹鋼加工難題，降低了切削發熱，將刀具壽命提高了約30%，葉輪變形減小，能保證加工質量，同時也提高了加工效率，加工時間降低20%左右，最終的成品，如圖8 所示。

      5 結論

      復雜曲面零件（如流體機械中的葉輪）的數控加工中，采用軟件生成的NC 程序相當復雜，為了確保程序的正確性和高效性，利用仿真軟件對其進行驗證、分析和優化，可有效地保證刀具路徑精度、零件質量和避免機床碰撞。

      本文指出了對不銹鋼葉輪進行數控加工的技術難點，引入了仿真技術加以解決。提出了仿真方法和仿真流程，并基于VERICUT 仿真平臺，以某型葉輪的數控加工為例，具體進行了加工仿真。基于對仿真結果的分析，發現了初始加工方案存在的問題，經過改變刀具、優化加工方案后，重新進行仿真并實際完成加工。實踐證明，針對葉輪數控加工，特別是不銹鋼材料的葉輪，采用仿真技術可以增大加工成功率，改善加工質量，降低生產成本，對提高我國流體機械中的葉輪加工水平具有較好的現實意義。
