文章以4 臺DK7732 型號的數控線切割加工機床為例，該機床在應用過程中主要選擇使用專業的YH 線切割控制系統，并使用508k 的電子盤來對數據進行存貯。而該機床在實際加工作業過程中，需要利用計算事先編好相應程序或者是畫好加工圖形，再通過軟盤等存貯方式拷貝到機床之下，實施相應的加工作業。但由于在操作過程中，軟驅以及軟盤都已大規模停產，購買以及操作起來不大方便，所以這就需要我們結合相應的原理對線切割加工機床進行相應的研究和改造。
1 CAXA 軟件特點
在當前數控線切割加工機床運行中，所使用的CAXA 線切割軟件其實是一個面向其線切割機床的專用數控編程軟件。應該說在線切割軟件在應用過程中，CAXA 線切割軟件為使用的YH 線切割加工機床提供了較為快速以及較為高效的數控編程代碼，從而有效的簡化了現階段數控編程工作。此外CAXA 線切割通過相應的交互方式來對所需的切割圖形進行繪制，并在生成以復雜形狀為輪廓雙軸線的基礎之上，來制作切割加工軌跡，對走絲切割機床予以一定支持。
2 CAXA 軟件的實際繪圖步驟以及仿真加工過程
2.1 繪制相應的零件外形圖
在實際操作過程中，通過雙擊點開CAXA 軟件界面，然后單擊“繪制”選項中的“高級曲線”項目，彈出相應選項再點擊“輪廓文字”，接著對其寬度以及高度進行設置，寬度、高度最好控制在25mm ；接著在彈出“文字標注與編輯”這一項目時，選擇“模具設計與制造”這一項并進行打字輸入，然后再點擊相應設置，將“楷體”作為默認字體，緊接著通過點擊“確定”選項中的“模具設計與制造選項”來進行相應的設計與設置。
2.2 對零件圖進行修改
由于數控線切割加工過程中所需要的圖形是封閉圖形，因此在實際操作過程中需要對連續7 個以上的不連貫字體實施修改和重新編輯。其具體操作步驟就是，先單擊”繪制“選項中的”曲線編輯“項目，然后選取”平移“快捷命令，從而使得7 個字體之間間距可以靠的更近一些；緊接著再使用“裁剪”以及“過渡”還有“擬合樣條”與“直線”“刪除”等一些相對應的快捷命令來對其中的每個字體細節進行局部性的修改和圓滑過渡；最后在設計過程中需要將7 個字體統一并連接成一個整體封閉性輪廓，從而避免和防止數控線切割作業過程中所造成的二次走絲所引起的錯誤加工。
2.3 對切割仿真加工的真實軌跡進行模擬
A. 點擊“設置”選項中的“恢復老面孔”項目，可以彈出相應菜單選項，接著再點擊右方的“軌跡操作”選項來選取相應的“二軸軌跡生成”項目，緊接著輸入正確的偏移量“0.1mm”，再完成“確定”之后，再選取”拾取輪廓“項目，在彈出菜單選項中的，單擊“請選擇鏈?zhǔn)叭》较?rdquo;，緊接著單擊“選擇加工側別以及實際補償方向”按鈕，最后再單擊“右鍵”來對加工軌跡予以確定。
B. 單擊“軌跡仿真”選項，然后選取“連續”以及“步長為0.001”兩個項目，選擇彈出菜單中的“拾取加工軌跡”以及“穿絲孔位置”來對實際生成的線切割軌跡進行模擬。
2.4 生成3B 代碼程序
通過模擬仿真加工來對相應的加工軌跡進行具體確定。通過單擊“代碼生成”選項中的“生成3B 代碼”項目，來輸入相應的文件名“u88”，同時通過對“緊湊指令格式以及顯示代碼還有停機碼E”等選項進行設置，單擊相應的“拾取加工軌跡”選項，從而生成3B 代碼程序。通過將已經生成的3B 代碼直接拷貝到U 盤當中，并將其連接到線切割機床接口之上，同時在輸出相應程序的基礎之上，對零件成品進行加工。
3 實際改造情況
1. 先在計算機之上加裝一個容量為20G 的硬盤，同時安裝相應的WIN98 系統。
2. 在相應加工機床之上，安裝使用的CAXA 線切割軟件。同時利用CAXA 線切割軟件來對所操作的文字還有圖案進行相應的線切割編程。
3. 利用已經安裝上的CAXA 線切割軟件來對相應的文字切割進行具體編程，并對其方法進行安排，本文以“日”字為例，來對其進行具體說明。
3.1 進入到相應的WIN98 系統

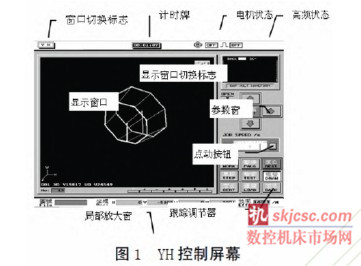

A. 使用屏幕當中的光標點來單擊屏幕左上角方向的“YH52”切換標志，或者是選擇使用ESC 鍵。如圖所示，可以實現將系統進入到一種編程屏幕。
B. 如圖所示，左鍵單擊屏幕當中下拉菜單選項“文檔”以及退出”選項，就可以實現及時的退出編程屏幕而進入到相應的WIN98 界面。
3.2 使用相應的CAXA 線切割軟件來對其“日”字編程進行具體的操作以及設計
A. 使用相應的光標點來單擊電腦桌面之上的“CAXA 線切割”標志。正如圖所示，通過單擊相應的”CAXA 線切割“標志就可以即刻進入到其基本操作界面。
B. 進入到編程系統之后，我們就能看到CAXA 線切割軟件的實際操作界面，這時候通過左鍵單擊下拉菜單項目中的“繪制”選項，就可以彈出一系列其它選項，這時我們就需要單擊“高級曲線”選項，然后再單擊“文字”選項，這樣就可以彈出相應的編輯對話框，這時我們就能夠在輸入對應文字的同時，確定其自身參數，全部完成之后，文字就會在其繪圖功能區全部顯示出來。
C. 生產加工軌跡：單擊下拉菜單選項中的“線切割”項目并找到相應的“軌跡生產”選項，單擊之后就會彈出一個相應的對話框，這時根據實際需要就可以對其參數進行修改和確定，待其全部確定之后，系統就會自然而然的生產一種專業、嚴格的生產加工軌跡。
D. 后處理生成代碼：應該說在實際操作過程中，由于該機床所使用的配置主要為YH 線切割系統，因此在其運行時，在讀取相應程序時，只能固定的讀取規定軟盤存儲的標準代碼程序，并沒有方法對CAXA 線切割軟件所制作生成，并存儲于相應計算機硬盤當中的標準代碼程序文件進行正確讀取。這就限制了機床的使用途徑以及范圍。不過在其運行過程中，YH 線切割控制系統可以在相應編程屏幕中對3B 類型的程序文件進行認真讀取，所以在實際操作過程中，先由系統所制作生成的3B 類型的程序文件，然后在相應YH 線切割系統之下的編程屏幕中對該類型程序文件進行正確讀取，并在完成對零件加工軌跡圖制作之后，再使用相應的YH 線切割系統在其編程屏幕中，通過其本身的編程功能來對生產零件的相應加工程序進行重新生產。
生產3B 格式程序的操作方法：首先單擊下拉慘淡選項中的“線切割”項目，然后選取“生成3B 加工代碼”這一選項，之后就會彈出圖中所顯示的對話框，接著再相應對話框之中輸入一些3B加工代碼，并將其命名為“01”，接著再選擇相應的保存路徑“D”盤。最后再使用鼠標來選中所需要的圖形，并利用右鍵單擊之后選擇相應的輸出程序。
4.在編程改造過程中選擇使用相應的刀具補償在數控線切割加工機床的編程過程中，通過將刀具自身的半徑值以及長度值直接性的寫出，以避免和防止刀具出現磨損之后，無法被及時發現。此外需要注意的是，在對加工機床進行改造過程中，需要對刀具的具體數據變化進行有效掌控，此外由于需要對機床編程進行重新計算、進行重新設計，所以會對機床的加工生產率產生一定影響。由于當前加工機床所使用的刀具均擁有補償功能，因此在對數控線切割加工機床進行改造時，需要對出刀的指令以及偏置號進行補充。另外通過對刀具補償進行有效應用還可以簡化一定的加工程序，從而實現數控線切割加工機床的有效改造。
總結
隨著我國市場經濟的不斷成熟和發展，極大的促進了國內機械加工產業的發展。而數控線切割加工機床作為機械加工生產中的重要設備，對于提高機械產業的生產加工效率有著非常重要作用。因此這就要求我們需要對數控線切割加工機床認真分析和研究的基礎之上，采取相對科學、合理的措施和手段來對其進行有效改造，從而實現機械加工生產效率的有效提高。
