“產品質量十佳”系列七：武重集團WL2200數控重型臥式車床
2022-10-21 來源：機床協會 作者：-
一、產品亮點
WL2200數控重型臥式車床是武漢重型機床集團公司對標國際先進水平自主開發設計的新一代數控重型臥式車床產品。該產品具有承載能力強、效率高、精度高、結構合理、適用范圍廣、操作方便等特點，除具備重型車床的基本性能外，還可以進行錐面、曲面、臺階軸、槽和螺紋的自動加工。配置不同特殊附件，可進行磨削、銑削、車內孔等加工。產品廣泛應用于冶金、能源、交通及其他重型機器制造行業，用于軋輥、大型油壓機活塞桿、汽輪機轉子、發電機主軸和機器主軸等加工。

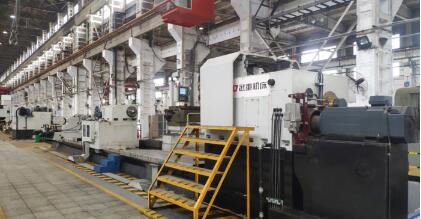

用戶現場
該機床采用整體穿軸式大扭矩主軸箱、分離式床身，導軌采用閉式恒流靜壓導軌，應用了雙齒輪消隙、齒板自動對齒、齒板楔緊止退、套筒夾緊等多項成熟關鍵技術，并配備當今先進的數控系統和位置檢測系統，確保機床具有剛性高、傳動效率高、運行平穩可靠、操作維護方便、生產效率高等特點。該機床采用系列化、模塊化、標準化設計，可以根據用戶需求進行配置，擴展為不同規格和承重的臥式車床。
二、圍繞該產品所開展的質量工作及產品質量水平
1.從設計源頭保障產品質量和長期運行穩定性
本機床的床身、床頭箱、尾座等基礎大件均采用優質鑄鐵制造，并經過多次燜火或長期自然時效處理，消除內應力，通過動靜剛度等六項性能指標測試，整體剛性較好，具有良好的吸振抗振性能。
主軸箱采用整體穿軸式結構，主軸徑向采用進口高精度徑向間隙可調的雙列滾子軸承，軸向采用調心滾子止推軸承，具有承載力大、精度保持性持久等特點，既適應了機床大扭矩加工又保證了機床的高精度。
刀架縱向進給采用一腔一泵的閉式恒流靜壓導軌。靜壓剛度高，避免了恒壓毛細式靜壓易堵塞和復合式導軌靜動磨擦系數差別大，導軌易摩損、定位精度低等缺陷，提高了導軌的剛度，延長了導軌的使用壽命。并且系統的壓力儲備大，過載能力強，系統中沒有阻尼，不會因阻尼堵塞而靜壓失效，故可靠性好，且沒有調整阻尼麻煩，利于裝配與維護。同時，在橫向和縱向移動導軌面上均鑲有鋅基合金板，保證了靜壓封油邊很高的平面度，且強度高，抗沖擊能力強，油膜剛度高，承載能力強，可達到較高的進給速度，低速時也運動平穩，還能保護導軌不被研傷。
尾座部分有單獨的傳動裝置。尾座主軸與高精度軸承安裝于套筒內，在套筒尾部有一組蝶形彈簧和測力裝置，可以消除加工工件溫度變化時工件長度變化帶來的影響，并監測不同工件重量需要不同的頂緊力，當加工過程中頂緊力超過和降低到設定值時自動報警。為了保證尾座在加工時不會后退，機床配有齒板楔緊裝置和夾緊裝置，在尾座移動停止后，液壓油缸使尾座上的齒板自動楔緊入床身齒條內；另外在尾座上還有高壓油缸，由專門高壓油泵系統控制，保證尾座運動停止時，將尾座與床身牢固夾緊。
液壓系統中的關鍵元件泵、閥選用優質品牌，具有較可靠的工作穩定性。
數控系統采用西門子840Dsl/828D全數字系統，廣泛采用以太網線，具有高性能和可靠性。
2. 在人員層面強化質量意識和管控
為了強化員工質量意識和技能，武重不斷開展相關系列活動，如質量知識培訓、領導講質量、質量大討論、樣板工程觀摩、質量我找茬、質量代言人評選等，讓員工關注質量、走進質量、學習質量、感悟質量，爭當質量標兵。此外，還組織開展質量信得過班組、合理化建議、質量QC小組成果推薦分享會，以及“走出去交流，引進來學習”等多種形式的質量提升活動。
在簽訂產品銷售合同后，要制定詳細的質量計劃，對產品的整個過程，包括對外聯絡、生產組織、技術準備、工藝控制、原材料和外購件控制、鑄件毛坯制作、焊接件制作、加工制造、裝配和調試、包裝控制、檢驗驗收控制、質量保證等，指定責任部門及責任人，分工明確，組建質量保證團隊，并指派一名公司級專員或兼職質管員負責該項目的具體實施監控與信息傳遞工作。
在合同實施過程中，責任部門按分工及業務歸口管理職責，結合質量計劃要求制訂各自的實施計劃和保障措施，關注關鍵過程、重要特性和“主要件監控計劃”的監控點，并做好相關記錄和信息傳遞反饋工作。產品在制造過程中除嚴格按公司的質量體系文件予以控制外，對約定的監控點及時通知并接受、配合用戶監造管理。“主要件監控計劃”所列的每項工作內容，具體實施者或操作者在任務開始時，在熟悉圖紙、工藝、以及質量要求的情況下，由主要（直接）責任人在見證“簽字”欄簽字確認，方可開始作業操作，確保各項技術要求明確和準備充分，進行可追溯性管理。此管理方式得到用戶的高度認可和贊譽。
對整體生產進度和節點要求進行自查，技術部門對質量計劃中主要件、關鍵過程的關鍵特性進行跟蹤監督和服務，有針對性的加強工藝紀律抽查和考核。公司其他各相關單位根據質量計劃的要求，按照各自單位承擔的職責編制可操作的質量保證實施計劃報質量管理部，并按月對計劃內容進行自查，保證計劃的順利實施。
另外，武重提供完善的售后服務，快速響應并排除故障，保障設備長期運行的穩定性。
三、用戶對產品可靠性、穩定性的評價
WL2200數控重型臥式車床以其較好性價比和市場競爭力贏得用戶青睞，近幾年已銷售 28 臺份，實現銷售額超1億元。多家用戶對該產品給予了很高評價。
湘潭電機股份有限公司： WL2200數控重型臥式車床加工效率高、精度高，工作穩定，操作方便。自交付使用以來，整機性能穩定可靠，加工精度高，極大地提升了我公司產品的質量和競爭力。
太原重工股份有限公司：WL2200數控重型臥式車床工作效率高、精度高、穩定性好，操作人性化，能很好地滿足零件的加工要求，已成為公司加工的關鍵設備，為我公司產品質量提升做出了巨大貢獻。
航天材料及工藝研究所:WL2200數控重型臥式車床工作效率高、精度高、可靠性高, 自交付使用以來，為我公司關鍵零件的加工做出了巨大貢獻。
來源：協會行業發展部（謝秋榮編輯整理） 責編：張芳麗
