復雜溝槽車削加工工藝分析
2022-12-26 來源:江蘇科技大學工程訓練中心 作者:洪超
摘要:分析車削加工溝槽類零件加工工藝,解析數控車床各種溝槽加工指令,比較G75、G73、G72指令加工溝槽的特性,總結G72指令編程加工時的注意事項。結合加工實例,闡明G72指令車削復雜溝槽零件的加工工藝和編程方法。G72加工復雜溝槽的獨特效能證明,選擇合適的加工工藝和方法,靈活運用編程令,是高效加工和綠色制造的重要途徑。
關鍵詞:復雜溝槽;加工方法;G72指令;加工效率
1、序言
溝槽形狀零件是車削加工中常見的產品,不同類型溝槽的加工工藝設計是保證零件加工精度的關鍵。零件加工過程是根據零件圖樣要求,對溝槽類型進行識別與分析,確定溝槽類型,進行加工工藝編排、加工路線軌跡設計、加工程序編寫及刀具、量具準備等。零件加工工藝的選擇直接影響到加工零件質量和加工效率。
在車床加工過程中,會遇到各種溝槽類零件,例如軸肩位置的溝槽加工、內孔臺階的溝槽加工等。一般會選擇切槽刀來完成這種普通溝槽類零件的加工,但遇到復雜溝槽零件(帶有斜槽或槽肩,槽根處有倒角、倒圓角或圓弧組成的溝槽面的零件)時,由于普通車床加工溝槽一般采用成型刀,其具有剛性且刃磨困難,所以當溝槽深且窄或槽邊為曲線時,使用普通車床就難以加工。數控車床則是按照零件的表面軌跡進行編程,使用通用刀具,刀具的刀尖按編程軌跡進行加工,特別是圓弧和錐面的加工,普通車床無法比擬。
2、數控車削加工復雜溝槽
2.1 加工工藝
數控加工時首先要編制加工程序,F(xiàn)ANUC數控系統是數控車床實際生產加工中使用最廣泛的系統。加工零件程序編制時,常用循環指令有G71、G72和G73,加工使用時比較簡單。在生產加工中,溝槽加工也是數控車削常見的加工類型之一,加工中會遇到各種形狀的溝槽。在FANUC數控系統中,切削溝槽常使用G75循環指令,但是G75只適合切削簡單的直溝槽。當加工需一次完成斜槽或者槽肩和槽根處有倒角、倒圓角的復雜槽型時,G75指令就不再適用。
G73指令可加工復雜溝槽,但由于加工時刀具是沿工件表面輪廓層層深入加工,所以空行程很多,加工效率較低。宏程序也可加工復雜溝槽,但編程復雜,使用不方便。而G72指令卻可以簡單方便地實現復雜溝槽加工。
2.2 G72指令簡介
FANUC系統數控車床G72指令是端面復合循環加工指令,主要用于盤類零件的加工,是軸向進給、徑向切削的端面加工循環指令。G72指令的功能根據加工工件、刀具的不同,其加工范圍也不同。在實際生產中,通常采用切削刃平行于軸線的90°偏刀,對軸向尺寸精度要求相對較高、對徑向尺寸精度要求較低,零件輪廓外形單調遞增或單調遞減,對直徑相差較大的盤套類零件毛坯進行車削加工。內孔和長度短、直徑差大的零件端面則采用刀刃平行于軸線的鏜孔刀加工。從指令定義上G72指令與溝槽加工無任何關系,但是G72指令切削方向與溝槽的切削方向相同,而且它可以進行曲面輪廓的描述加工。同樣,對于內環槽的加工也可以采用循環指令。綜上所述,G72指令加工特點符合復雜溝槽加工需求,可以選用。
2.2 刀具選擇
溝槽加工刀具不能使用外圓車刀,而應選擇切槽刀。切槽刀一般用于切斷或切槽的加工,且切槽刀的兩個刀尖都可加工工件,它具有軸向切削強度差、徑向切削性能好的特點。切斷刀的寬度與刀具的強度、切削時的切削阻力有關。刀具寬度較大時,刀具強度高,軸向切削性能較好,但徑向切削阻力大。刀具寬度較小時,軸向切削性能差,徑向切削力小。所以切槽刀在加工時應選擇合適的寬度,以滿足加工需要,同時盡量縮短刀具的長度,刀具長度比槽深長3~4mm即可。切斷刀的兩個副偏角必須對稱,主切削刃應平直且粗糙度較高,以保證加工工件的外徑尺寸和加工表面的粗糙度。
2.3 編程軌跡選擇
G72指令的粗加工切削軌跡路線為從右到左、退刀至工件端面的安全處。精車路線是從左到右、自大直徑到小直徑,這樣可加工因大直徑差預留的軸向加工余量。精、粗加工的起點、終點不同,粗、精加工圓弧指令程序的順逆圓正好相反。系統規定精加工程序的第一個程序段只能沿Z方向進刀,不能出現X軸的運動指令。G72指令加工時可使用正反兩個方向加工溝槽,編程和加工既簡單又方便,縮短了加工時間,提高了生產效率。
2.4 退刀量選擇
用G72指令編寫切槽加工程序時,Z軸方向不能有退刀量,并且不留精車Z向的余量,因此G72指令中的R值和第二行中的W值必須為0。在編寫精車輪廓時,切斷刀是左右兩個刀尖加工,對刀是以左刀尖對刀,加工溝槽時,槽右側由右刀尖加工。必須考慮到切槽刀的寬度,加工長度應減去刀具的寬度。
2.5 切削用量選擇
加工時背吃刀量的大小選用一定要慎重。采用切斷刀加工時,背吃刀量過大,殘留余量就較大,精加工時軸向切削力大,刀具加工時會變形甚至損壞,影響加工質量;背吃刀量過小,加工效率就低。應根據不同的加工材料和刀具,選擇合理的背吃刀量。由于是選用切斷刀加工,所以應選用較小的進刀速度和合理的切削速度。加工時使用冷卻液,以保證排屑和冷卻正常。
3、加工實例
3.1 特殊形狀零件
特殊形狀零件如圖1所示。由于是非單調遞增的輪廓,所以應首先考慮使用G73來編制加工程序。但加工時刀具沿工件表面輪廓運動,空行程很多,加工效率極低,加上G73運行軌跡是采用切槽刀的副刀刃來加工的,這樣就暴露了切槽刀本身強度差的問題,每次加工的背吃刀量必須很小,極大地影響了加工效率。使用G72指令加工時,刀具幾乎沒有空行程,其運行軌跡完全符合切槽刀所擅長的徑向進給切削方式,提高了零件的加工效率。

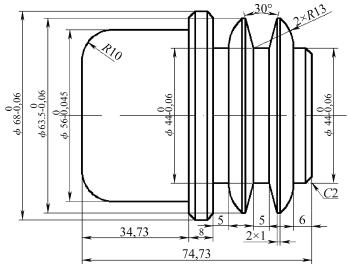

a)二維示意

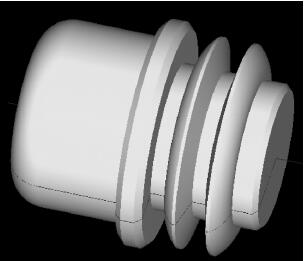

b)三維造型
圖1特殊形狀零件
3.2 加工刀具和切削用量選擇
為了保證刀具的強度,車刀伸出比槽深長3~5m m。裝刀時保證主刀刃與工件軸線平行,即主刀刃與工件外圓平行。加工零件材料為硬鋁LY12,加工刀具為切槽刀(刀寬4mm),安裝在4號刀位。粗車轉速為550r/min,精車轉速為750r/min;粗車進給量為0.05mm/r,精車進給量為0.05mm/r,背吃刀量為2mm。

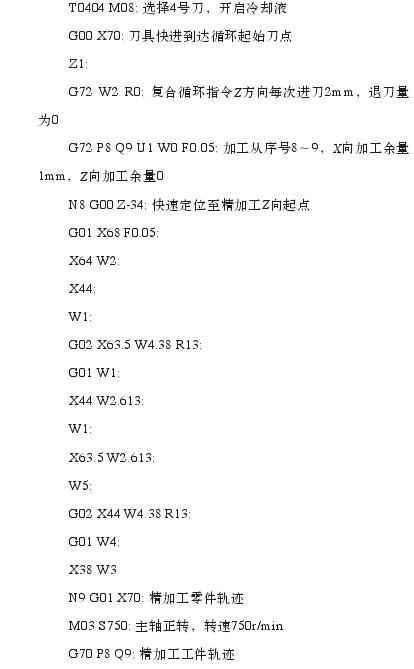

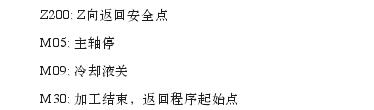

3.3 加工程序
4、結束語
在機械機床加工過程中,加工零件復雜多樣,特別是輪廓曲線的形狀及位置千變?nèi)f化,加上材料、批量等多方面因素的影響,在對具體零件制定加工工藝時,應該進行具體分析和區別對待,靈活處理。通過上述分析,可以清楚認識到,零件加工方法很多,正確選擇加工工藝和方法,熟練掌握和運用指令,不但可以加工常規或非常規的各種結構形式零件,甚至能創造性地運用到一些特殊零件上,解決一些較難的加工問題,實現高效加工和綠色制造。
