提高Y54插齒機加工范圍的方法
2019-5-28  來源：威海天諾數控機械有限公司  作者： 王浩 林龍 黃式程 周興






     摘要：通過調整裝刀位置，成功地?cái)U(kuò)大了插齒機的加工范圍，提高了該設備的加工能力。

     插齒機是內齒輪加工的重要機床之一。其原理是依據內齒輪嚙合原理，插齒刀代替小齒輪做無間隙的嚙合運動。目前我廠使用的Y54插齒機加工范圍：最大模數m=6，最大齒寬75m m（內齒）。但在實踐中，有些分度圓直徑較小的內齒輪最大加工齒寬為40mm，我們通過調整裝刀位置，成功地?cái)U(kuò)大了加工范圍，提高了該設備的加工能力。

     我廠新開發的產品中 ，有一模數m=3、齒數z=35、齒面寬L=78mm的內齒輪套。要加工此零件，插齒刀行程至少需要8 8 m m ，插齒機的行程可以滿足它的要求，但插齒機主軸肩面至插齒刀之間的距離就大大超出了Y54插齒機的加工范圍。為解決此難題 ， 我們把裝刀位置進行了調整。具體方法是在Y54插齒機裝刀處加了一個接桿（見圖1、圖2）。


     接桿在制造過程中要注意上端的φ 31.75mm內孔與下端φ 31.75mm圓同軸度不得大于

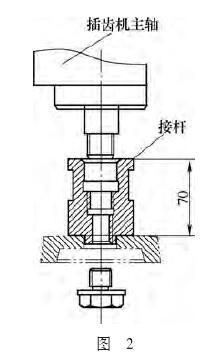

0.005mm，對端面垂直度不得大于0.005mm。通過接桿的內螺紋將接桿擰緊在機床主軸上，啟動機床主軸保證接桿隨機床主軸旋轉時外圓、端面跳動在0.008mm以內；然后關機，將插齒刀通過螺釘安裝在接桿下端（見圖2）。


    通過圖1、圖2相比較，我們很直觀地看到，插齒刀與機床主軸端面之間的距離加大44mm ；再通過調整插齒刀的移動位置就可順利地完成我們所需零件的加工。當所加工的內齒輪分度圓直徑較小，需要用較小分度圓直徑（75mm）的插齒刀插削時，機床所能加工內齒輪齒面寬就更?。ú怀^(guò)40mm），我們所做的接桿就更能發揮它的作用。
