CIMT2021部分工業機器人展品評述
2021-7-12 來源：- 作者：-
要提高制造業的自動化水平，助力全行業向智能化邁進，工業機器人的配套必不可少。本文主要就CIMT2021部分工業機器人展品進行評述，并概括介紹工業機器人與機床配套應用技術的發展趨勢。
一、部分展商及展品
1. 廣州數控設備有限公司
廣州數控重點演示了工業機器人與視覺系統配合進行相關作業。
（1）3D視覺搬運演示單元
該單元由GSK的RB50工業機器人配合3D視覺系統等構成，能完成對各種無序擺放工件的抓取，可靈活應用于各領域的上下料作業。
RB50是廣數自主研發的中負載工業機器人，電機、驅動、系統、減速器等四大核心零部件全國產化。采用電機后置的結構方式，通過傳動軸、齒輪系等驅動末端運動，小臂、腕部等前部機構緊湊輕巧，使整機速度較高。同時，整機線纜全部內置，防護性能好，更利于在有粉末、飛濺的惡劣環境下作業。
該機器人額定負載50kg，臂展1950mm，重復定位精度±0.05mm，廣泛應用于打磨、拋光、機床上下料、沖壓、搬運等。

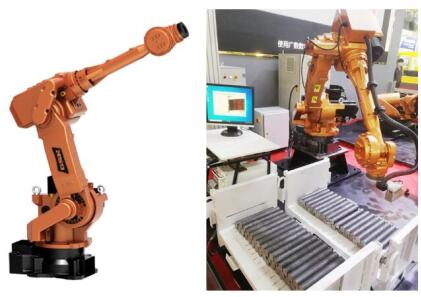

RB50工業機器人配合3D視覺系統
（2）RB165搬運演示單元
該單元使用一臺GSK的RB165A1工業機器人，配合視覺裝置及夾具完成對工件精準抓取、擺放，可靈活應用于各行業領域的上下料、碼垛及輸送作業。機器人和視覺定位準確，是進行穩定、高效生產的重要保證。
RB165A1機器人使用平衡缸設計，減小電機和減速器的負荷輸出要求，增大機器人的有效負載。采用電機后置的結構形式，減輕機器人末端重量，提高有效負載。各主要部件經過有限元優化分析以及動力學分析，進行輕量化設計，在保證機器人本體剛度的同時減輕本體重量。采用廣數專門研發的大功率高速電機和驅動，自主研發的控制系統，機器人運動速度快、精度高。機器人可靠性好，曾在廣汽集團的汽車生產線上和海爾集團的自動化生產線上應用，因其使用效果良好得到客戶認可。
RB165A1機器人經系列化設計延伸出RB130和RB210兩款機型產品，以滿足不同客戶的應用需求。額定負載165kg，臂展2463mm，重復定位精度±0.1mm，應用于搬運、點焊、打磨、雕刻等領域。
RB165A1工業機器人
2. 埃斯頓自動化

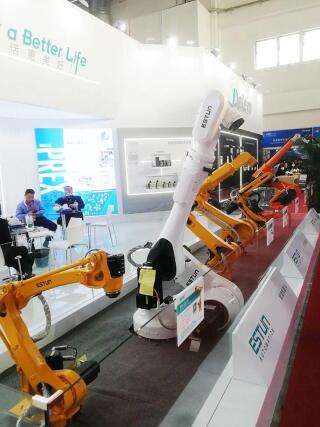

埃斯頓展出了多款機器人本體及控制系統。
（1） 新一代折彎專用機器人ER80B-2565-BD
埃斯頓在應用成熟且市場占有率較高的鈑金折彎領域，推出新一代折彎機器人ER80B-2565-BD，主要在機器人控制系統進行性能優化和提升，采用新一代控制器及振動抑制算法，大幅度提升機器人精度和速度。擁有豐富的折彎工藝軟件包。基于人機工程學的機器人設計，使ER80B-2565-BD動作更柔順，全新白色涂裝工藝，兼顧工業實用與美學的統一。
（2）新一代沖壓專用機器人ER15-1520-PR
這是埃斯頓最新發布的沖壓機器人，應用于沖壓上下料工序。新款機器人采用高性能動力學模型，全新的速度規劃和振動抑制算法，大幅度提高速度和穩定性；優化手腕結構設計，J1軸采用中空設計，充分考慮沖壓工作環境中動作范圍大，頻率快的特性。同時ER15-1520-PR配備成熟的沖壓工藝軟件包，簡單易用的操作界面，靈活的工藝配置。具備安全監測機制，保證交互和配置的正確性。
（3）埃斯頓全資子公司CLOOS七軸高柔性焊接機器人
七軸機器人QIROX為六軸關節型機器人QRC-410-E的延伸機型，可選配的第七軸既可以直接安裝在機器人底座上，也可以安裝在機器人變位機上，擴大了機器人的工作范圍，使焊槍處于最有利的施焊位置。
（4）埃斯頓新升級ER6-1450-H焊接機器人
該焊接機器人采用新一代機器人控制器及振動抑制算法，在速度、精度、軌跡規劃方面均有大幅度提升。運行速度相比上一代產品提升30%。
3 . FANUC（發那科）機器人

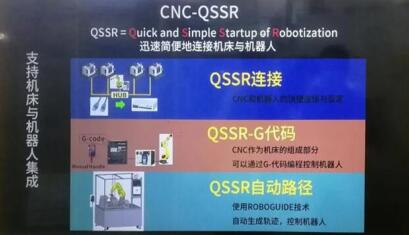

（1）CNC-QSSR
快速簡便啟動自動化Quick & Simple Start-up of Robotization (QSSR) 功能，可實現機器人與數控機床的快速連接與設定，減少系統集成時的連接與調試時間。它基于發那科機器人接口功能，內置了機器人與加工中心的信號交互系統和人機交互界面，并為客戶提供了一系列標準化模塊，客戶僅需提供夾具、機器人手抓和加工程序，就能進行自動化生產。機器人與機床的連接迅速簡單，機器人的編程操作更容易，甚至可以通過數字仿真技術自動生成機器人運動軌跡和程序，無需人工參與編程即可控制機器人進行自動化作業，并在工作過程中自動避開干擾物。
QSSR連接：簡單連接和設定
只需要一根網線即可簡單地實現機床和機器人的連接；通過CNC和機器人屏幕上的引導功能進行通信設置。
使用G-code功能簡便地創建機器人程序，便于機床操作者操作機器人；用機床操作者熟悉的系統G代碼程序控制機器人上下料；利用機床的手脈進行定位，可以在CNC中指定特定通過點，一鍵生成機器人程序。

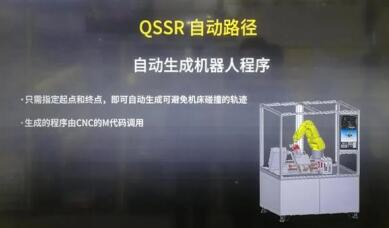

QSSR自動路徑：自動生成機器人程序

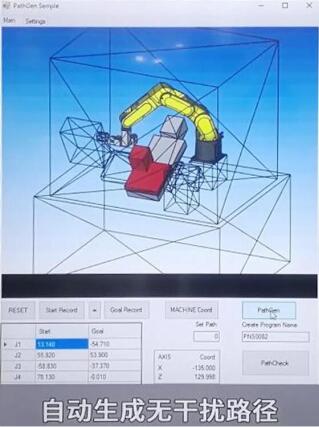

只需要指定起點和終點，即可自動生成可避免機床碰撞的軌跡；生成的程序由CNC的M代碼調用。
（2）發動機螺栓擰緊及視覺檢測

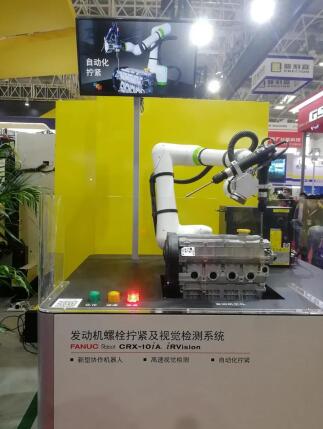

FANUC推出新款協作機器人的發動機螺栓擰緊及視覺檢測系統展示單元，配合智能視覺，機器人能自動進行螺栓擰緊，不需要人工編程。因為協作機器人具備力矩反饋功能，因此不需要增加力矩傳感器也可以自動進行擰緊姿態調整。其新型控制器，體積小，重量輕，單人可搬運。

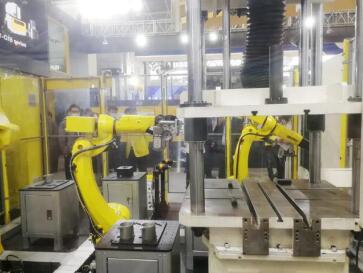

（3）壓鑄單元全自動化系統

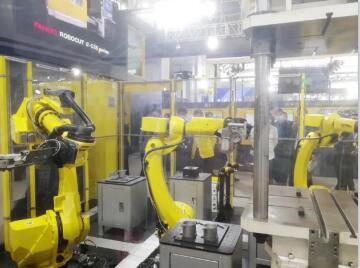

壓鑄單元全自動化系統使用了4臺機器人進行自動化作業，包括1臺M-20iB 25、1臺M-710iC 70、2臺M-20iD 25機器人。工序順序是：先用M-20iB25機器人給壓鑄機上料，壓鑄后用M-710iC 70機器人取出工件，先后進行壓鑄機去渣包及風冷工序，然后把工件放進壓鑄件伺服切邊裝置切除料柄，再由一臺M-20iD 25機器人取出工件進行去毛刺工序。去除加工面飛邊后，由另一臺M-20iD 25機器人抓取工件進行毛坯面去毛刺，最后上料至機床進行加工。從壓鑄上料、去渣包、風冷、切除料柄、加工面去毛刺、毛坯面去毛刺，到加工機床上、下料，整個作業流程實現完全自動化。
其中壓鑄機器人M-20iB 25采用內走線的本體結構，電機、電纜不外露，防護等級可達IP67，適用于多種較惡劣環境。該機臂展長，負載能力大，本體重量輕。M-710iC 70是FANUC老款經典通用機器人，常用于搬運、碼垛、焊接、裝配等，與50kg機器人M-710iC 50是同一系列產品，屬于衍生款。M-20iD 25是FANUC新款主打機器人，456軸采用齒輪傳動，結構緊湊，重量輕，成本低，而且小臂和手腕具備φ57mm的中空直徑，可防止線纜卡住和磨損，減少線纜與設備的纏繞，本體可以實現與焊接機器人通用，但是齒輪的加工和裝配要求較高。經過全新升級后，外觀簡潔、大方、美觀，采用細長彎曲大臂設計，可以減少干擾，節省空間，適合在擁擠的生產環境中使用。
FANUC機器人系統具備軟浮動功能，在機器人抓取工件進行去渣包和去毛刺的時候可以保持恒力工作。

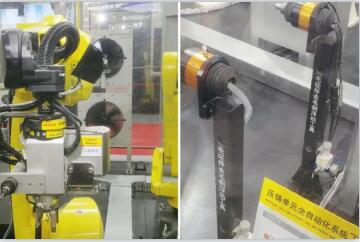

加工面去毛刺機器人末端有一旋轉氣缸，通過旋轉氣缸變換工具可以實現去毛刺和零件抓取兩種動作。機器人末端同時集成了二維視覺傳感器和六維力傳感器，通過視覺識別，機器人可以自動生成去毛刺工作軌跡，通過力傳感器的力反饋，實現浮動去毛刺，讓機器人自動進行姿態調整，保證在去毛刺過程中，切削力大小穩定，倒角一致。
毛坯面去毛刺機器人，夾持工件利用浮動銑刀和浮動銼刀進行毛刺去除。
通過Smart LINK SCADA數據采集及監控系統，可以采集生產單元的機器人信息、機床信息、壓鑄島生產信息、壓鑄機工藝信息等，進行遠程監測和調控。
（4）機床與機械手集成方案

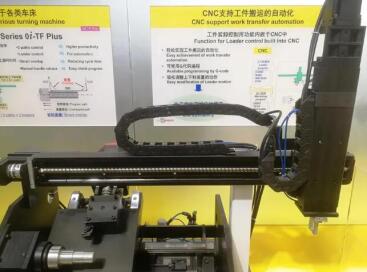

FANUC也推出了機床與機械手的集成方案，將機床上下料機械手的控制功能模塊內嵌于CNC中，可用CNC對機械手進行編程控制，調整機械手的動作，輕松實現工件上下料的自動化，并提高易用性。目前推出的方案，只能對只有一兩個軸的簡單機械手進行點到點動作控制，用于工件的搬運工作，不能進行軌跡的控制。
4. SIEMENS（西門子）
西門子此次參展的主題是“數字化企業——讓機床制造業更進一步”，數字化設計及生產是其主要展示內容。
西門子系統機器人與機床集成解決方案有四種：
（1）機床與機器人各自有獨立的控制系統，機器人編程由機器人系統完成，機床系統內部集成了便于與機器人通訊的PLC I/O通訊接口，能快速便捷地實現機器人和機床的連接。一般適用于機床工件上下料應用，支持所有品牌的機器人。828D、840Dsl系統均可滿足應用。
（2）機器人不帶自身的控制系統，機床系統的SINUMERIKOperate直接完成機器人的操作編程，通過一個中間的PLC向機器人發送指令，控制機器人動作。能實現一些簡單的動作，一般適用于機床工件上下料應用，支持KUKA的機器人。828D、840Dsl系統都可滿足應用。

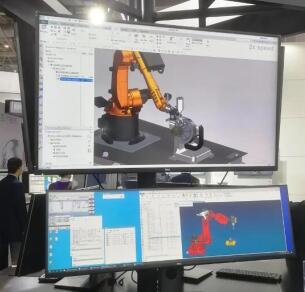

（3）機器人不帶自身的控制系統，通過數字雙胞胎技術，在電腦上用CAM為機床和機器人編程，然后發送至機床控制系統，再通過中間處理器向機器人發送指令，控制機器人動作。通過運動控制層連接，能實現連續軌跡和復雜的動作控制，精度較高，適用于機床上下料和工件加工。支持KUKA、史陶比爾的機器人。只有840Dsl系統可以滿足使用。
（4）無需機器人控制器和中間處理器，編程后直接由機床系統控制機器人動作，將機器人控制系統和機床控制系統完全合成一體，實現機器人運動鏈全集成，能實現連續軌跡和復雜的動作控制，精度較高，適用于機床上下料和工件加工。支持COMAU、MABI的機器人。只有840Dsl系統可以滿足使用。
二、發展趨勢
機床與機器人高度集成是本次展會的一大亮點和重點。從展會展品不難看出，當前制造技術發展的趨勢是：提高自動化水平、廣泛應用數字化技術、采用網絡化管理、向智能化邁進。如何將機器人和機床高度集成，降低機器人編程難度，或自動生成機器人程序，控制機器人自動工作等，是實現自動化、智能化生產的新趨勢。在CIMT2021展會中，F(xiàn)ANUC、三菱電機、SIEMENS、DMG MORI都展出了機床與機器人高度集成的系統和方案。
提高機器人控制系統和機床系統的通訊性，甚至將機器人系統和機床系統集成在一起，可以節約成本，同時增強機器人和機床的溝通與協作能力，使集成方案更加穩定可靠，這也是國內相關企業努力的方向之一。
加強工藝軟件包的開發勢在必行。現在客戶的需求不僅僅是一個好用的機器人，而是一套實用的解決方案，這往往涉及到相關領域的工藝問題，需要開發如沖壓軟件包、焊接軟件包、折彎軟件包等工藝軟件包，配合機床高效生產。
為了提高生產線的自動化、智能化程度，提高生產線的可靠性、穩定性，協調好機器人與周邊設備的動作，實現定制化生產等，生產管理系統和數字雙胞胎技術，將是今后必然的發展趨勢。
作者：余天榮（廣州數控設備有限公司）
來源：協會工業機器人分會責編：黃韶娟 設計推送：葉涵總審：王黎明
