基于 FANUC IO LINK 軸的伺服刀庫分度控制
2024-5-10 來源: 通用技術集團大連機床有限責任公司 作者:童文利
摘要:刀庫一般采用減速開關和定位開關組合的方法進行刀套定位,這種控制方法有故障點較多、定位速度不高的缺陷。而伺服電機具有較高的轉速和精確定位的特點,采用 FANUC I/O LINK 軸的 ATC/ 轉臺控制功能,不需外部開關,僅用電機內部編碼器就可以精確定位指令刀套,并且不占用 NC 控制軸數,所以基于 FANUC IO LINK 軸的伺服刀庫分度控制是一種高速、高精度、高可靠性、高性價比的刀庫分度控制方法。
關鍵詞:FANUC I/O LINK 軸;刀庫分度;ATC/ 轉臺控制功能;特殊的柔性齒輪比設定;
FANUC I/O LINK 軸功能具有不占用 NC 控制軸數、控簡便、定位快捷準確的特點,常用于伺服刀庫分度控制,它不需外部設置計數、定位、原點開關,減少了發生故障的環節。本文以 MDH 系列臥式加工中心的鏈?zhǔn)降稁?kù)為例,敘述了I/O LINK 軸刀庫的分度原理以及實際工程應用。
1、刀庫結構與基本配置
MDH 系列臥式加工中心的鏈?zhǔn)降稁?kù)(見圖 1)采用 I/O LINK i 型 βi SV20 伺服放大器驅動伺服電機 βis8,通過減速器帶動刀庫撥盤撥動刀套旋轉,撥盤每旋轉一周撥動 10 個刀位,減速器減速比為 1:120。伺服放大器接受到 T 指令,指令刀套以最近路徑旋轉定位到刀庫當前位置,電機編碼器反饋刀庫當前位置。

圖 1 刀庫結構簡圖
2、基本參數設置
MDH 系列臥式加工中心的鏈?zhǔn)降稁?kù)采用不同于以往常規方法的柔性齒輪比(N/M)的設置。
為了便于觀察和處理,需要每旋轉一個刀位顯示坐標為 10°,對于 60 把刀庫,刀庫旋轉一周則為 600°,那么,設定 PMM 刀位數量 No.68=60,旋轉軸每轉移動量參數No.141=60×10° / 檢測單位 =600000。

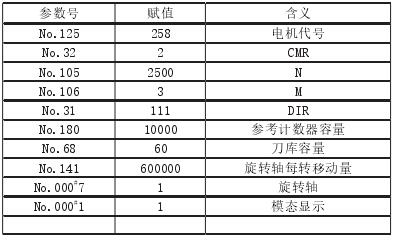

基本參數設定數據見表 1。
表 1 基本參數表

這 種 柔 性 齒 輪 比 設 置 方 法, 使 刀 具 號 顯 示 比 較 直觀,在更換同型號 40 把刀庫時只需修改參數 No.68=40 和No.141=400000 即可,不需重新伺服初始化,對于調試非常方便。
3、PLC 程序
對于刀庫分度動作,采用 ATC\ 轉臺功能和快捷方式來實現。設置 I/O LINK 軸的首地址為 X29/Y29,Y31 的高四位為功能代碼,低四位為指令數據 1,Y32 雙字(指令數據 2)賦值目標刀套號,Y29.0-Y29.2 為模式選擇信號,Y29.7 為起動信號。

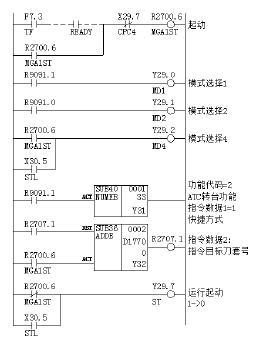

如圖 2 所示,當起動信號置 1 時,設置自動模式、功能代碼、指令數據 1、指令數據 2。Y31 字節的高四位 =(2)HEX=(0010)BIN,Y31 字節的低四位 =(1)HEX=(0001)BIN,所以直接賦值 Y31=(00100001)BIN=(33)HEX。Y32 為指令數據 2等于指令刀套號 D1770。當執行 T7 指令時,旋轉 7 號刀套以最近路徑快速定位到刀庫當前位,刀庫絕對坐標顯示 70000(圖 3),刀庫分度結束。

圖 2 PLC 程序

圖 3 刀庫絕對坐標
4、結語
采用 I/O LINK 軸外部設備控制信號的分度功能控制可以實現高速、高精度的刀庫分度,不需要額外增加計數、定位和原點開關,減少了故障環節,增加了刀庫控制的穩定性,被廣泛采用伺服刀庫分度控制上。此外,I/O LINK 軸還可以應用在托板庫、轉臺的圓周分度和上下料等簡易定位設備的直線位移,是一種性價比較高的運動控制方式。
