數控機床主軸系統調試

2017-6-12 來源：三門峽職業技術學院作者：蔣培軍，雷楠南

摘要：主要研究了數控機床主軸變頻調速控制。系統地介紹了主軸調試過程中的變頻調速系統硬件接線、ＰＭＣ梯形圖程序設計及系統參數設定。在系統參數設定過程中，通過實際測量計算優化了主軸系統性能。

關鍵詞：主軸；變頻調速；ＰＭＣ；數控機床

０.引言

數控機床主軸控制系統根據機床性能一般有變頻控制與串行控制兩種方式，如經濟型數控機床主軸控制通常采用變頻調速控制；數控銑、加工中心主軸控制通常采用交流主軸驅動器來實現主軸串行控制。在生產實踐中，各廠家在數控機床主軸控制配置上采取的策略都是滿足使用要求情況下盡量降低配置。主軸采用通用變頻器調速時只能進行簡單的速度控制，它是利用數控系統輸出模擬量電壓作為變頻器速度控制信號，通過數控系統 ＰＭＣ程序?yàn)樽冾l器提供正反轉信號，從而控制電機實現正反轉。串行主軸控制指的是在主軸控制系統中采用交流主軸驅動器來實現主軸控制的方式，如ＦＡＮＵＣ－０ｉＣ／Ｄ系統 一般配置專用的ＦＡＮＵＣ交流伺服驅動器及伺服電機實現主軸串行控制。串行主軸不僅能較好地實現速度控制，而且可通過ＣＮＣ實現主軸定向準停、定位和Ｃｓ軸等位置控制功能。對比這兩種主軸控制方式可見，串行主軸控制方式較通用變頻器主軸控制方式功能強大、配置高。由于交流主軸驅動器及配套的專用電機成本較高，因此造成了數控機床整機成本也相對較高。生產實際中，很多經濟型數控機床主軸都采用通用變頻器調速或?qū)Ｓ米冾l器調速方式，以降低成本。本文主要介紹主軸采用通用變頻器調速方式時的調試方法。

１.數控機床主軸通用變頻調速控制

數控機床主軸采用通用變頻調速控制方式時，典型的硬件配置為數控裝置、通用變頻器及普通三相異步電動機。在主軸調試時，首先應正確完成變頻器與電機及數控裝置的硬件接線；其次是完成主軸控制ＰＭＣ梯形圖程序的設計及輸入。主軸的速度控制通過數控系統的模擬量輸出電壓實現，正反轉控制通過ＰＭＣ程序來實現。

１.１變頻調速控制硬件接線圖

本文以配備ＦＡＮＵＣ－０ｉｍａｔｅＭＤ系統的亞龍５５９數控裝調實訓設備為例來進行介紹。其主軸采用通用變頻器調速控制，選用的變頻器型號為歐姆龍Ｇ３ＪＺ，其硬件接線如圖１所示。變頻器的Ｕ、Ｖ、Ｗ端子直接接三相異步電動機。Ｌ１、Ｌ２、Ｌ３端子經 交流接觸器ＫＭ、低壓斷路器ＱＦ４接入電源。Ｓ１、Ｓ２端子分別通過中間繼電器ＫＡ５、ＫＡ６的常開觸點接至公共端子ＳＣ，ＫＡ５、ＫＡ６常開觸點不能同時閉合，它們分別控制電機正、反轉。Ａ１、ＡＣ端子接至數控系統的ＪＡ４０接口，接收來自數控系統的模擬量信號以控制主軸的轉速，模擬量一般為０Ｖ～１０Ｖ的電壓信號。

圖１　變頻器硬件接線圖

１.２變頻調速控制梯形圖程序

數控機床主軸正、反轉是通過ＰＭＣ梯形圖程序進行控制的，根據主軸控制方式（如模擬量控制和串行控制方式）的不同，其ＰＭＣ梯形圖程序也有所不同。圖２為配備ＦＡＮＵＣ－０ｉｍａｔｅＭＤ數控系統的亞龍５５９數控銑床的模擬量主軸控制ＰＭＣ梯形圖程序。為便于分析識讀主軸控制ＰＭＣ梯形圖程序，現將輸入、輸出進行說明，如表１所示。梯形圖程序中，第一、二行表示通過數控機床操作面板上的正反轉按鍵控制機床主軸進行正反轉；第三、四行表示利用加工編程程序指令控制數控機床主軸進行正反轉；Ｒ０１００．０中間信號表示數控機床工作方式選擇中的“手動”、“手輪”工作方式。觀察ＰＭＣ梯形圖程序可知，通過數控機床操作面板上的正反轉按鍵進行主軸控制時，工作方式選擇開關必須選擇“手動”或“手輪”工作方式，使Ｒ０１００．０中間信號為１；ＲＳＴ信號為復位信號，其地址為Ｆ１．１，通過數控系統操作面板上的復位按鍵來實現系統復位操作；Ｍ１９為主軸準停信號，對于通用變頻調速而言，該信號無實際意義；串聯 于程序中的Ｘ０００２．４與Ｘ０００２．７、Ｍ０３與Ｍ０４常閉觸點構成了正、反轉互鎖保護信號，Ｘ０００２．５與Ｍ０５常閉觸點為停止信號，當手動操作停止或程序指令中遇到Ｍ０５指令時，ＰＭＣ程序無輸出信號，主軸停止轉動；Ｒ０２０７．２、Ｒ０２０７．３、Ｒ０２０７．４、Ｒ０２０７．５信號為主軸正反轉的中間輸出信號，將其常開觸點接至實際的輸出Ｙ０００５．５、Ｙ０００５．６，即可實現電路中線圈的實際控制。

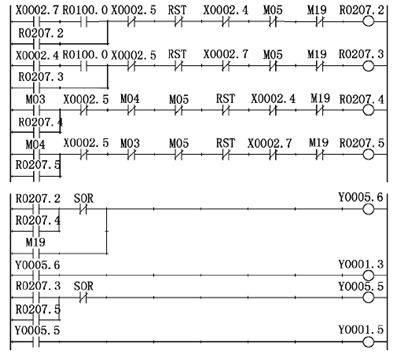

圖２　數控銑床主軸控制

ＰＭＣ梯形圖表１　輸入、輸出信號及含義表1。

２.數控系統參數設置

主軸調速控制系統在硬件接線、ＰＭＣ程序編輯完成的情況下，還需正確設置數控系統參數與變頻器參數才能保證主軸正確運轉。數控系統參數設定時，一部分參數可以直接查閱系統參數手冊直接設定，但也有個別參數需要進行計算后才能設定。

２．１設置主軸控制系統參數

ＦＡＮＵＣ－０ｉｍａｔｅＭＤ系統采用模擬量主軸控制方式時，除了增益調整參數３７３０、漂移調整３７３１兩個參數需要計算后才能設定外，其余參數設定如表２所示。

２．２　增益及漂移參數的計算

ＦＳ－０ｉＤ系統中參數３７３１為模擬量輸出時的漂移調整參數，其功能是改變Ｓ０轉速所對應的模擬量電壓輸出值，參數設定范圍為－１　０２４～１?。埃玻础Ｔ谀M量控制時，當主軸轉速為Ｓ０時，其對應的模擬量輸出電壓在理論上應為０Ｖ，但經萬用表檢查發現實際輸出電壓通常大于或小于０Ｖ，此時，則需設置３７３１參數，使輸出電壓盡量接近于０Ｖ。

３７３１參數設定值可按下式計算：

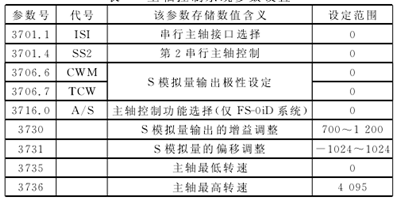

表２　主軸控制系統參數設置

ＦＳ－０ｉＤ系統中參數３７３０為模擬量輸出時的增益調整參數，該參數可改變最高主軸轉速Ｓｍａｘ所對應的模擬量輸出值，并改變輸出電壓和轉速的比例。參數３７３０以百分率的形式設 定，設 定值范圍為７００～１?。玻担?，單位為０．１％。當設定值為１?。埃埃皶r(shí)，最高轉速Ｓｍａｘ所對應的模擬量輸出為１０Ｖ。如果實際值大于或小于１０Ｖ，可改變３７３０參數調整增益值，使最高轉速Ｓｍａｘ所對應的模擬量輸出盡量接近于１０Ｖ。３７３０參數設定值可按下式計算：

本文數控機床配置ＦＡＮＵＣ－０ｉｍａｔｅＭＤ系統，主軸為通用變頻調速系統。為了優化主軸性能，必須計算和設定漂移、增益調整參數。表３為漂移和增益參數設定前、后主軸在不同轉速時所對應的頻率及實測電壓值。由表３可知，當３７３０、３７３１參數設定值均為０，主軸轉速為Ｓ０時，變頻器輸出頻率值為０，利用萬用表實測輸出電壓為－０．０４８Ｖ。先進行漂移參數計算，可得漂移參數值３７３１＝２６，因?yàn)槠茖⑼瑫r(shí)影響最高轉速Ｓｍａｘ對應的輸出電壓。以表３為例，即最高轉速為１?。矗埃埃颍恚椋顣r(shí)實測的模擬量輸出電壓為９．９３Ｖ，包含了－０．０４８Ｖ的漂移電壓，所以在計算增益調整參數時，必須將漂移電壓考慮進去再進行增益參數計算，最終計算得增益參數值３７３０＝１０１１。

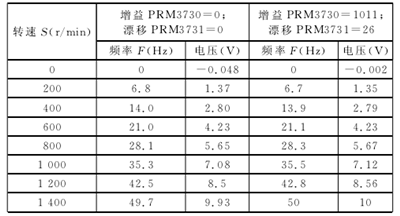

表３　設置增益及漂移參數

模擬量輸出的漂移特性曲線如圖３所示，調整漂移參數可改變轉速Ｓ０所對應的電壓輸出值，使特性曲線上下平移。本例中漂移參數設定為０時，實測Ｓ０轉速對應電壓為－０．０４８Ｖ，特性曲線為負向漂移曲線。經計算和設定漂移參數后，再次實測漂移電壓為－０．００２Ｖ，基本接近于０Ｖ，特性曲線基本接近理想特性曲線。

圖３　漂移特性曲線

圖４　增益特性曲線

模擬量輸出增益調整特性曲線如圖４所示，調整增益參數可改變最大轉速所對應的模擬量電壓輸出值，使特性曲線的斜率發生變化。本例中增益參數設定為０時，實測最大轉速對應的電壓為９．９３Ｖ，可見特性曲線為增益過小。經計算、設定增益參數后，再次實測最大轉速對應電壓變?yōu)椋保埃?，增益特性變?yōu)槔硐胩匦郧€。

３.結語

本文詳細介紹了數控機床主軸通用變頻調速方式的硬件接線、ＰＭＣ梯形圖程序設計及系統參數設定方法。在完成主軸控制功能的情況下，為了使主軸系統性能達到理想狀態，利用萬用表對主軸不同速度輸出時對應的模擬量電壓信號進行了反復實測，并經過漂移、增益調整參數的計算、設定及實際測量，使主軸速度輸出特性達到理想狀態。為廣大數控機床維修維護人員提供了通俗易懂的變頻主軸系統安裝、調試及維修指導方法。
