     [摘要] 我國對于典型零件的加工，主要依靠數控機床等機械設備。但是隨著社會各個行業領域的不斷發展，特別是加工制造業發展迅速，這也使得對各種零件的加工質量要求越來越高。新技術新工藝的不斷出現，也使得典型零件的加工工藝不斷發展和優化。要使典型零件的加工既保證質量又提高效率，不僅需要一臺先進的加工設備，更要有科學合理的加工工藝做支撐。本文對典型零件的加工工藝的優化進行探討，旨在保證加工質量的前提下提高加工效率，從而創造更大的經濟效益。

     [關鍵詞] 典型零件；加工工藝；優化

     加工制造業的不斷發展，我國的數控技術進步迅速，特別是加工制造業的主要設備數控機床，不斷地更新升級，其生產范圍不斷擴大，生產質量和效率也不斷提高。在使用數控機床進行零件加工的過程中，需要對零件的加工工藝進行正確的編制。而工藝編制需要參考的條件包括零件的材質和形狀、工藝過程、刀具的選擇以及運動軌跡、切削量的設定頂燈，加工工藝編制越詳細具體，對兩件的加工質量的提高越有利。只有對加工方案進行合理的確定，再進行數控機床的加工編程。對于典型零件的加工，必須在不斷地加工中對工藝不斷優化，爭取將加工編程進一步的簡化，保證行程正確的同時更要加快行程時間，從而達到提高加工效率的效果。本文選取一種典型零件為例，對其加工工藝及其優化進行探討。

    1 、典型零件的加工要求及工藝分析

    本文選取的這款典型零件為短軸類零件，外觀為外六角，需要加工六方面、外螺紋、密封錐面，內孔的加工精度要求很高，同時還加工有卸油橫孔。特別是內控的加工要求公差在0.02mm 以下。其加工難點在于不僅加工孔徑較小，而且要求錐面是密封的，同時對角度和圓跳動要求也較高。加工工人在對此典型零件制定加工方案的過程中，考慮到零件內孔在精度方面的高要求，如果單純使用一臺數控車床進行加工恐怕難以達到理想的加工效果。經反復斟酌，加工人員決定選取兩臺數控車床進行該典型零件的加工。首先使用BX26S 雙主軸數控機床進行加工，選擇此臺機床是因為該機床屬于經濟型機床，實用性強，操作簡單，使用與復雜零件的加工并且性能表現可靠。使用BX26S 數控機床首先對坯體進行粗車、鉆橫孔、精車，再進行端面槽、螺紋、端面的加工，最后進行鉆孔，對孔首先進行粗鏜，在進行半精鏜。然后，使用CK3320 數控機床進行進一步的精加工，選擇CK3320 機床是因為該機床具有良好的剛性且操作簡單，機床位置具有較高的精度，排刀布局簡單可靠，在典型零件的鏜孔和錐面的精加工方面表現出良好的性能。在BX26S 數控機床零件加工的基礎上采用CK3320 數控機床進行典型零件的鏜孔精加工和錐面的精加工。

     2 、加工方案的初步確定

     根據上述加工工藝的分析，需要使用兩臺機床進行該典型零件的加工，刀具使用數量總共需要13 把，運行加工時間大約需要4 分十秒。但是即使是在兩臺機床合作加工使用的情況下，仍然有諸多不足存在。第一，加工時間長，加工效率不高，如果該典型零件是批量生產，工期太長，無法滿足生產的需求。第二，要使用兩臺機床進行加工，那么相
應的就需要投入兩臺機器的操作人力。第三，加工穩定性不高，使用鏜刀進行典型零件的內孔精加工，而內孔的孔徑為Φ8.62mm，所以只能使用6mm 的鏜刀桿來加工，加上錐度問題更是加工難度增加，加工效率不高。第四，容易發生斷刀，如果在粗鉆孔的過程中出現斷刀，直接影響后續的粗鏜刀的使用，刀具容易斷裂，造成損失。第五，換刀頻繁，鏜刀直徑太小，刀片以及固定螺絲都會出現破損或者丟失的現象，換刀會造成時間的拖延，為零件加工帶來麻煩。從以上分析來看，使用該加工工藝并不是最好的選擇。


     3、 加工工藝的優化

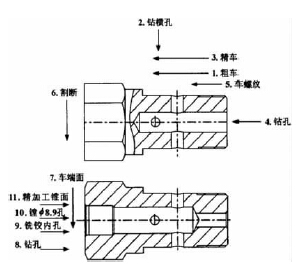

     鑒于原工藝方案存在的不足，對加工工藝方案進行優化，如下圖1所示：

                       圖1 優化后的加工工藝方案

     為了既保證零件內控尺寸的正確性和粗糙度，又改變原有加工時間過長的問題，優化后的工藝方案選擇由一臺BX26S 數控機床完成全部加工任務。這樣不僅可以減少人力和設備的投入，而且鏜刀的使用數量得到明顯的減少，有效避免頻繁換刀帶來的麻煩。鉆頭選擇性能良好的Φ8.5mm 的鉆頭，以避免鉆頭發生斷裂。在內孔精加工方面，粗鉆孔完成后，直接用鉸刀進行精加工，使用銑鉸刀，做到孔底倒角及底平面一次加工成型。在加工過程中，銑鉸刀在空口部分刀具出現了震動，為了避免孔口產生錐度，通過對進給量和加工步驟的調節有效的解決了這一問題。在孔徑尺寸的控制上，鉸刀相比較鏜刀而言有明顯的優勢，對內孔精度的加工上表現出更好的性能。對排刀的位置進行優化，使兩主軸的加工在時間上盡可能的保持平衡狀態。

      4 、結語

      優化后的加工工藝方案投入運行后，經過一段時間的檢驗，新方案較原工藝方案，在加工時間上有了明顯的減少，加工效率顯著提高。典型零件的加工尺寸上更加穩定，同時斷刀現象明顯改善。因為使用了性能良好的鉆頭，粗鉆孔徑有了保證，因此也給銑鉸刀的余量控制上也打下了良好的基礎。因為只使用了一臺數控機床，所以在人力和物力的
成本投入上節省，因此，使用優化后的工藝方案，是完全能夠滿足典型零件的加工要求的。在生產實踐中，對不同類型的零件選擇合適的加工工藝，盡量考慮加工時間短、經濟、高效率的工藝方法，不斷提高關鍵工序的生產效率，做到事半功倍、提升產能。
