     數控機床是制造業應用最廣泛、數量最多的機械設備，對廣大工業企業的生產與發展起到了極其重要的作用。在當前倡導“工業 4.0”與“中國制造 2025”戰略的背景下，智能化制造已成為制造業發展的方向，而傳統的數控機床已無法滿足現代企業智能化生產的需要。因此，推動智能化技術改造尤為重要，對傳統的數控機床進行智能化升級改造已成為一項十分重要的工作。近年來，以工業機器人為代表的關鍵技術裝備發迅速，為深入推進智能化升級奠定了一定的基礎。探討將工業機器人與數控機床相結合，運用自動測量技術和刀具自動檢測技術，組成智能制造單元，實現數控機床的智能化升級。

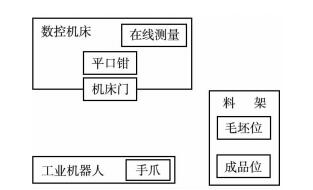

    選用的數控機床為湖南三一工業職業技術學院現有的一臺KVC650 立式加工中心。機器人采用現有的一臺 ABB 工業機器人，完成工件的上料、下料及搬運工作。增加自動測量系統對工件進行自動檢測，配置自動刀具檢測系統，構造成一個基本的智能制造單元，實現整個加工過程的智能化。所有控制流程由數控機床通過編程來實現。





     KVC650 型加工中心是三軸控制數控機床，可控制 X、Y、Z三軸聯動進行直線插補、圓弧插補。該機床配備有自動換刀裝置，刀庫容量為 10 把刀具?？勺詣?dòng)連續地進行鉆、銑、鏜、攻絲加工和輪廓的粗、精加工。該機床選配 FANUC 0iMB 數控系統。主要規格參數如下：

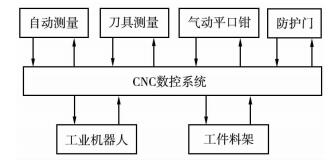

    控制系統框圖如圖 2 所示，CNC 數控裝置作為智能制造單元的控制核心，所有控制指令由 CNC 控制系統發出，工業機器人協助完成工件的上、下料及搬運工作。自動測量裝置分為兩部分，測頭和接收器，測頭安裝在刀柄上，由數控程序控制實現自動測量，接收器安裝在機床本體上，接收來自測頭的信號。氣動平口鉗完成工件的夾緊和松開，防護門由氣缸驅動起安全防護作用。工件料架存放待加工毛坯和加工好的成品。

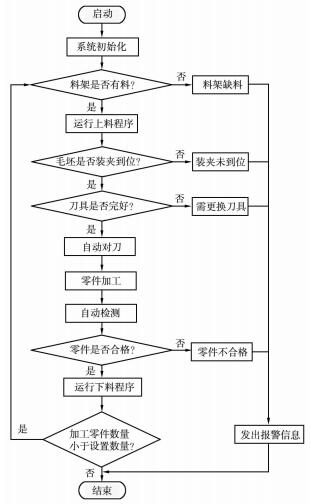

    數控程序?qū)崿F(xiàn)對整個加工過程的控制，按下循環啟動按鈕（或遠程啟動按鈕），主程序運行，對系統進行初始化。機床各軸運行到指定位置，平口鉗松開，防護門打開。同時判斷料架是否有料，沒有料發出缺料信號，如果有料，數控機床發出上料指令，機器人將毛坯從料架搬運到數控機床平口鉗位置，平口鉗夾緊上料完成。數控機床自動對刀，運行加工程序，加工完成運行測量程序，判斷零件是否合格，如果不合格，發出不合格報警，合格則運行下料程序，判斷加工零件數是否達到設置值，少于設置值，繼續運行上料程序，加工下一個零件。如果零件加工數量達到設置值，程序結束，實現零件自動加工。工作流程如圖 3 所示。





    數控機床需要設計的程序有自動上料和下料程序、防護門自動開關程序、精密氣動平口鉗程序及自動測量程序。機器人設計 4 個工作位置，機器人初始位置、機器人平口鉗位置、機器人料架毛坯位置和機器人料架成品位置。機器人根據數控機床CNC 發出的指令，移動到相應的工作位置。每次裝卸完工件，機器人回到初始位置。

    通過對數控機床智能化升級的研究，將工業機器人與數控機床有機結合起來，使數控機床的智能化水平大幅提升。實現省工省力、提高效率、保證質量，滿足智能制造的要求。通過進一步研究，還可以將這些技術擴展到工業生產中，具有非常廣闊的發揮空間，為企業數控機床的智能化升級改造提供借鑒。
