     摘 要 : 介紹螺紋銑床銑頭單元的內部結構齒輪調整間隙的改進和刀桿支架支撐的改進。銑頭單元包括刀桿支架和銑頭齒輪箱，刀桿支架主要介紹由原來的滾針軸承整改成角接觸球軸承，這樣改進后刀桿支撐的剛性比未改進的刀桿支架的剛性增強，安裝精度提高，后期的更換刀具更加快捷方便；銑頭齒輪箱體內對傳遞軸數減少了一級，用蝶形彈簧可調間隙的斜齒輪代替了原來墊片調間隙的斜齒輪，這樣更加方便調整間隙，并且提高銑頭單元在加工精度，維修上更加簡單方便。

     關鍵詞 : 刀桿支架；銑頭齒輪箱；蝶形彈簧；斜齒輪

    銑頭單元是銑床上的關鍵部件，它的精度和可靠性會直接影響機床能否加工合格產品的重要因素之一。銑頭單元主要由刀桿支架、刀桿、銑頭齒輪箱組成，其中銑頭齒輪箱是一個復雜的齒輪變速機構，它直接影響銑頭加工工件時精度及可靠性。為了使銑頭單元有更高的精度和剛性以及運行可靠，維修方便，故對原有的銑頭單元進行改進。銑頭單元改進部位主要對刀桿支架和銑頭齒輪箱。

    首先對銑頭單元刀桿支架的改進介紹一下，未改進的刀桿支架（如圖1 所示），它是由滾針軸承1、調整墊4、軸用擋圈3、墊2 和刀桿支架體組成。此結構加工工件時造成刀桿的剛性差，并且換刀桿拆卸不方便。改進后的刀桿支架（如圖2 所示）主要由刀桿支架體14、法蘭盤16、密封圈17、螺母18、套19、角接觸球軸承20、墊21、法蘭盤22 組成，角接觸球軸承15安裝在刀桿支架體上14，刀桿支架體14 兩端分別用法蘭盤壓住角接觸球軸承，角接觸球軸承內圈與套19 安裝，刀桿安裝早套19 上，用螺母17 擰緊，這樣改進后刀桿結構的撐的剛性比未改進的刀桿支架的剛性增強，安裝精度提高，拆卸刀桿也比較方便，為后期的維修更加快捷方便。

     銑頭單元銑頭齒輪箱的改進主要對未改進銑頭齒輪箱的對主軸箱體9 和齒輪傳動鏈（斜齒輪軸10、斜齒輪11、斜齒輪軸12）、齒輪箱13 進行改進。由于主軸箱體9 安裝在齒輪箱13 上，為了竄刀使用，這樣會影響銑頭主軸的剛性；由于安裝精度也比較高，制造成本也就必然提高，為了解決這一問題，那主軸箱體9 和齒輪箱13 不再分為兩個件，改進為齒輪箱體31（如圖2 所示），這樣加工也比較方便，加工精度也表較高，剛性可靠 ，需要竄刀時，調整刀墊24 也可以解決竄刀問題。

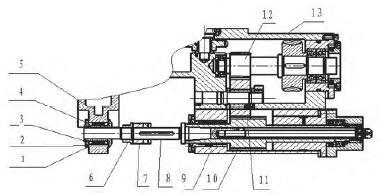

     圖一未改進的銑頭單元


1、滾針軸承2、墊 3、軸用擋圈4、調整墊 5、刀桿支架體6、螺母 7、刀墊 8、刀桿 9、主軸箱體 10、斜齒輪軸 11、斜齒輪 12、斜齒輪軸 13、齒輪箱體

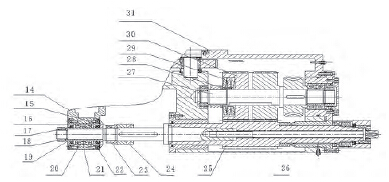

     圖1 改進后的銑頭單元

14、刀桿支架體 15、刀桿 16、法蘭盤17、密封圈 18、螺母 19、套 20、角接觸球軸承 21、墊 22、法蘭盤 23、螺母 24、刀墊 25、斜齒輪軸26、斜齒輪 27、軸 28、螺母 29、蝶形彈簧 30、調間隙齒輪 31、齒輪箱體

     其次對銑頭齒輪箱內部傳動鏈的改進。銑頭齒輪箱內部的斜齒輪（斜齒輪軸10、斜齒輪11、斜齒輪軸12）如圖1 所示，從蝸輪軸傳遞過來還有兩級齒輪，這樣會造成降低精度，由于齒輪箱13 位置空間的限制，調整斜齒輪11 與斜齒輪軸的間隙會很麻煩，維修很不方便，同時機床長時間運轉時必然會出現間隙，齒輪箱內部回出現噪音大，運行不可靠，最終會影響加工零件的精度，并且在調整出現的間隙，難度大。故對此結構進行改進，改進后的齒輪箱內部結構（如圖2 所示），主要由一副斜齒輪副（斜齒輪軸25、斜齒輪26、調間隙斜齒輪30），蝶形彈簧29，螺母28 組成。這樣從蝸輪軸傳遞過來，直接到刀桿軸上，這樣結構簡單，只有一副斜齒輪副，并且當斜齒輪副出現間隙時，只需調整螺母28 讓蝶形彈簧30 變形使調間隙斜齒輪29 移動，最終使得斜齒輪副消除間隙，銑頭切削時更加可靠、平穩，傳遞精度更高，箱體內的噪音更小。因此改造后的銑頭運行精度更高、工作更加可靠，齒輪箱內噪音小，結構簡單后期維修方便。

    這一改進后的銑頭單元已經應用到時間生產中，其結構簡單剛性好，加工工件的精度高，維修方便，受到了廣大用戶的好評。
