宏程序在異形特殊螺紋數控車削加工中的應用

2016-12-5 來源：河南工業職業技術學院作者：劉志剛劉立新

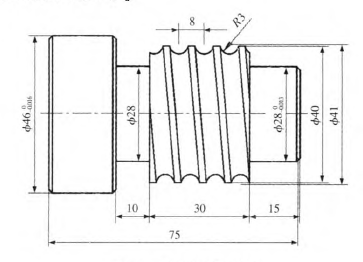

摘要：介紹了圓弧螺紋和異形螺紋的概念和特點，設計了異形特殊螺紋加工宏程序流程圖，對異形特殊螺紋數控車削加工刀具選擇、夾具選擇和加工方法等方面進行了分析，最后舉出具體加工實例并利用基本指令爭宏程序配合編寫出該零件的加工程序。

關鍵詞：宏程序；特殊螺紋；數控；車削加工

0.引言

在一些螺旋傳動機構和塑料制品螺紋聯接中．常采用大螺距的特殊螺紋．目的是為了提高螺紋強度，獲得更好的密封性。特殊螺紋可分為圓弧螺紋和異形螺紋，圓弧螺紋是非標準的螺紋．也稱為圓弧螺旋形。以大徑和螺距來表示大小，牙型為圓弧形。是由兩圓弧和一直線連接而成。牙型角a=300．牙粗、圓角大。螺紋不易被損壞，常用于容易生銹或接觸污物的場合；異形螺紋，其牙型異形，幾何形狀特殊。加工工藝復雜。是數控車削加工中難加工的螺紋之一。

1.異形特殊螺紋加工宏程序流程圖設計

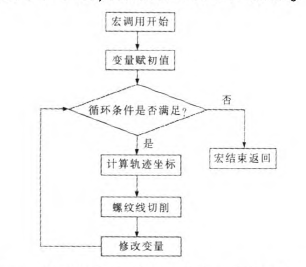

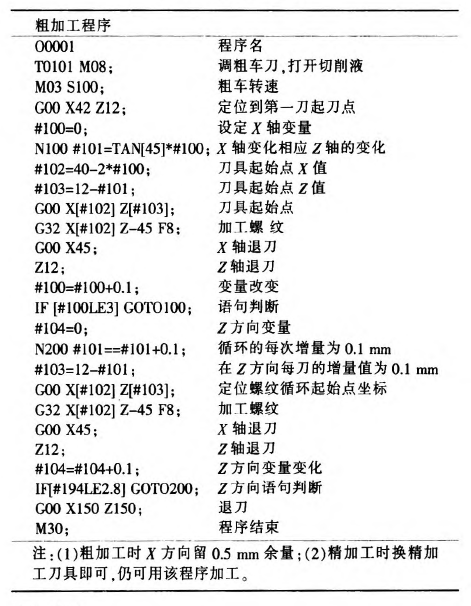

由于異形特殊螺紋牙型特殊、螺距大、寬度大、車削時切削力大、精度不容易控制等特點。難以使用螺紋切削基本指令編程．也難以利用CAM軟件編程實現其加工。通過實踐，發現把螺紋切削基本指令和宏程序結合起來編程加工異形特殊螺紋．是該類零件加工最實際、最有效的一種方法。宏程序具有靈活、通用、智能等優點。數控加工中被廣泛應用。對于復雜零件的編程．事先要設計加工流程圖來指導編程人員分析、設計、檢查宏程序。以期少走彎路，編制出合理的加工程序。宏程序加工流程圖設計是根據加工工藝路線，提取出變量，然后根據變量變化規律，建立循環體并確定循環流出條件，是程序設計人員對解決零件加工工藝問題時，方法、思路或算法的一種描述。一般包括順序、選擇、循環3種基本結構，異形特殊螺紋數控車削加工宏程序設計流程如圖1所示。

2.異形特殊螺紋加工工藝分析

(1)刀具選擇

刀具的選擇應根據牙型來確定。切削深度較小的特殊螺紋可選擇角度較小的尖刀或偏刀(如300、350尖刀或偏刀)，加工的螺紋牙型表面較粗糙，精度低，可通過減小步距提高加工精度。但增加了切削次數，延長了加工時間，效率較低，在具體實踐中。應適當選取步距，兼顧精度和效率。若是帶有弧形的異形特殊螺紋，可選用圓弧刀．但要注意圓弧刀半徑要小于弧形曲率半徑，否則易出現干涉現象。
